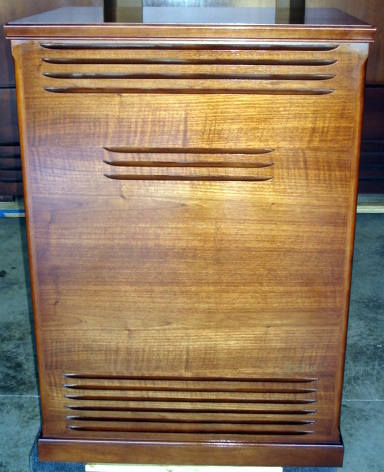

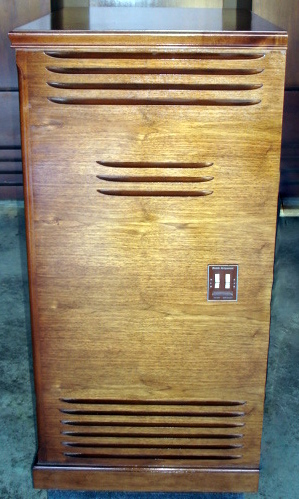

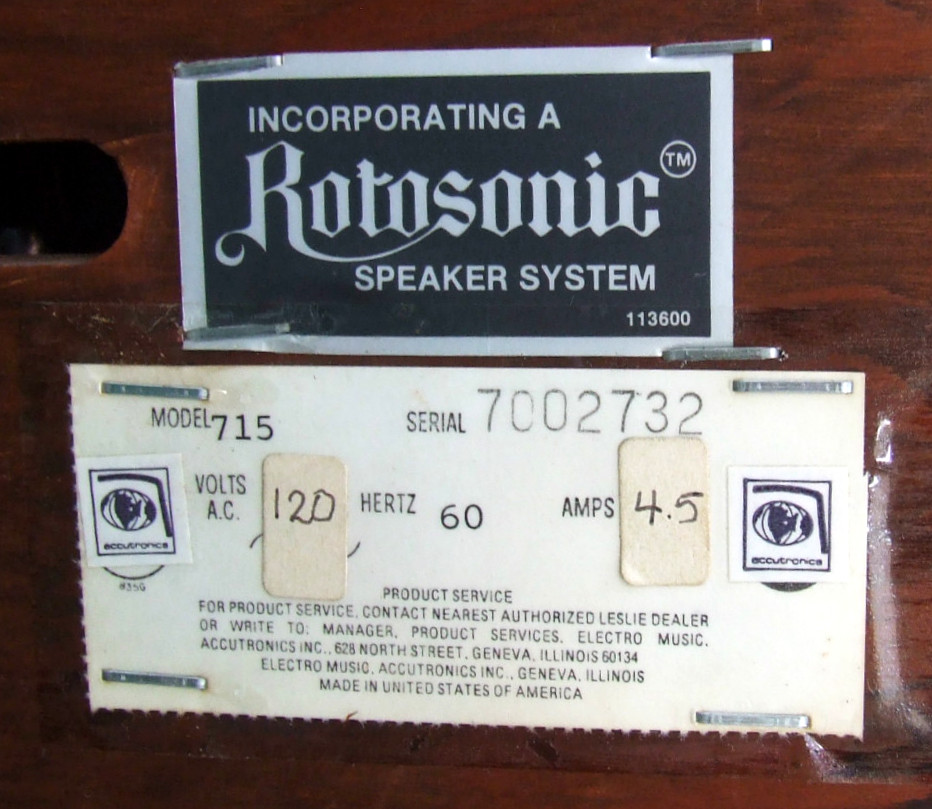

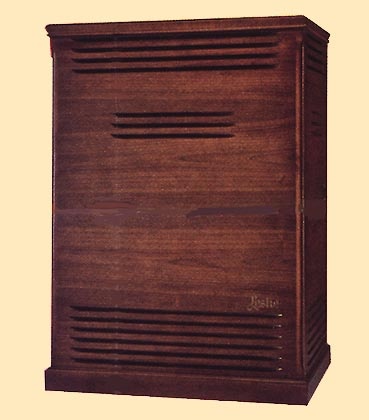

LESLIE MODEL 715/C



Leslie 715, 815, HL-722 en HL-822 zijn allemaal familie en hebben allemaal dezelfde binnenwerk, dat een op een uitgewisseld kan worden. Uitsluitend de uiterlijke presentatie is verschillend.
Zowel het service-manual als de onderdelen van alle 4 modellen zijn gelijk.
De modellen hebben ook een toon-regeling voor zowel de strakke als de rotary kanalen en de volumes tussen de kanalen kunnen gemakkelijk ingesteld worden.

De 715 en de andere modellen uit deze serie is ontworpen voor 2 kanaals orgels, mits met de goede kit aangesloten.

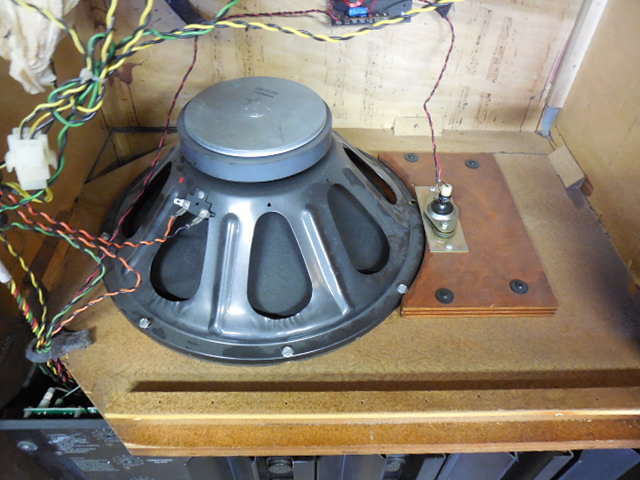

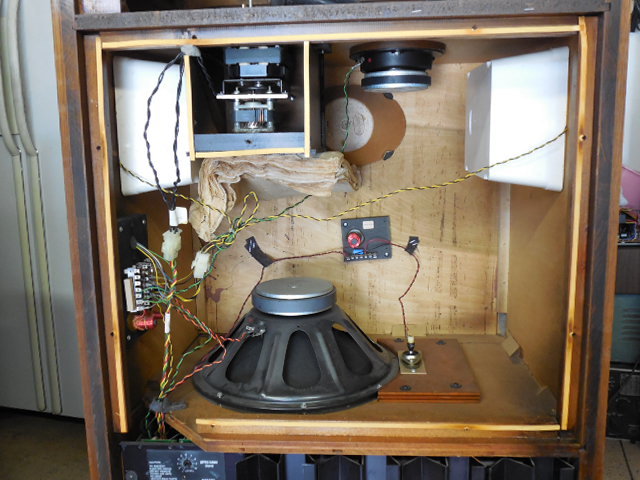

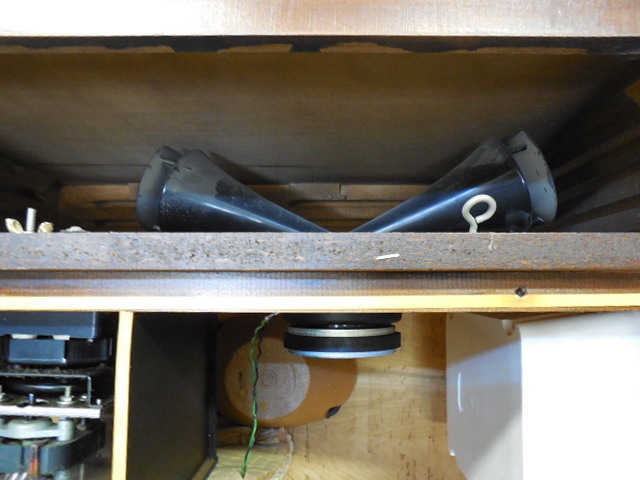

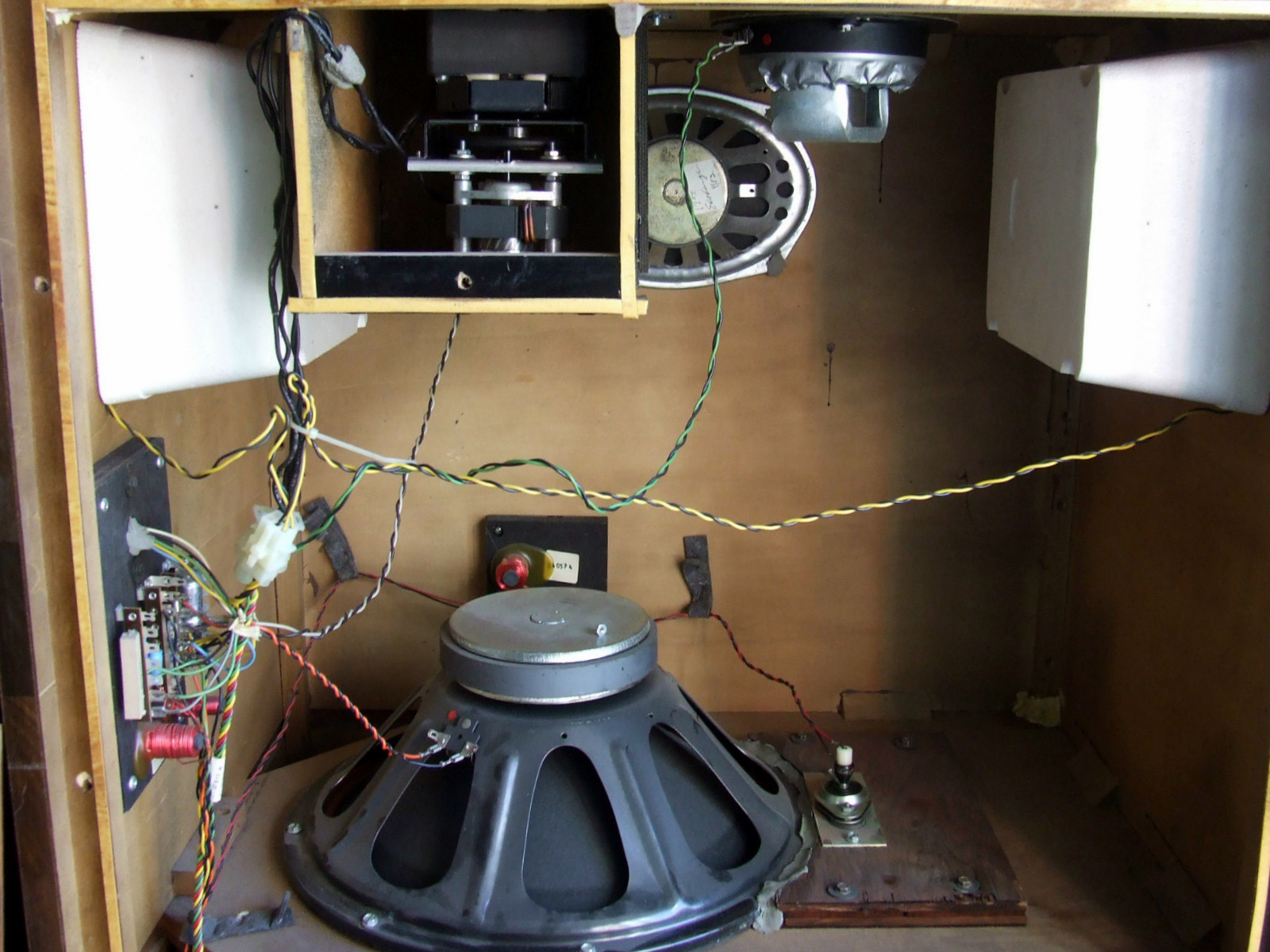

De 715 is een high-power kabinet met een normale Rotosonic drum en horn, alswel twee full range strakke kanalen met 6 x 9 speakers in zowel de linker, de voor als de rechterkant van het meubel. Het is een zeer goed klinkende Leslie met brede sound en gemiddeld genomen bedoeld voor alle Hammonds met een Leslie 11 pin out.

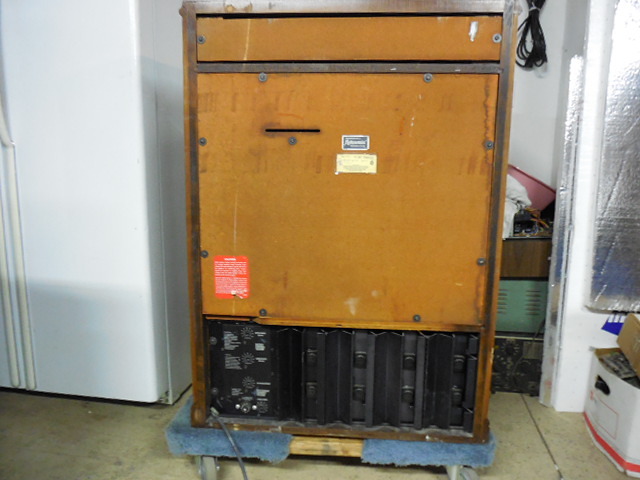

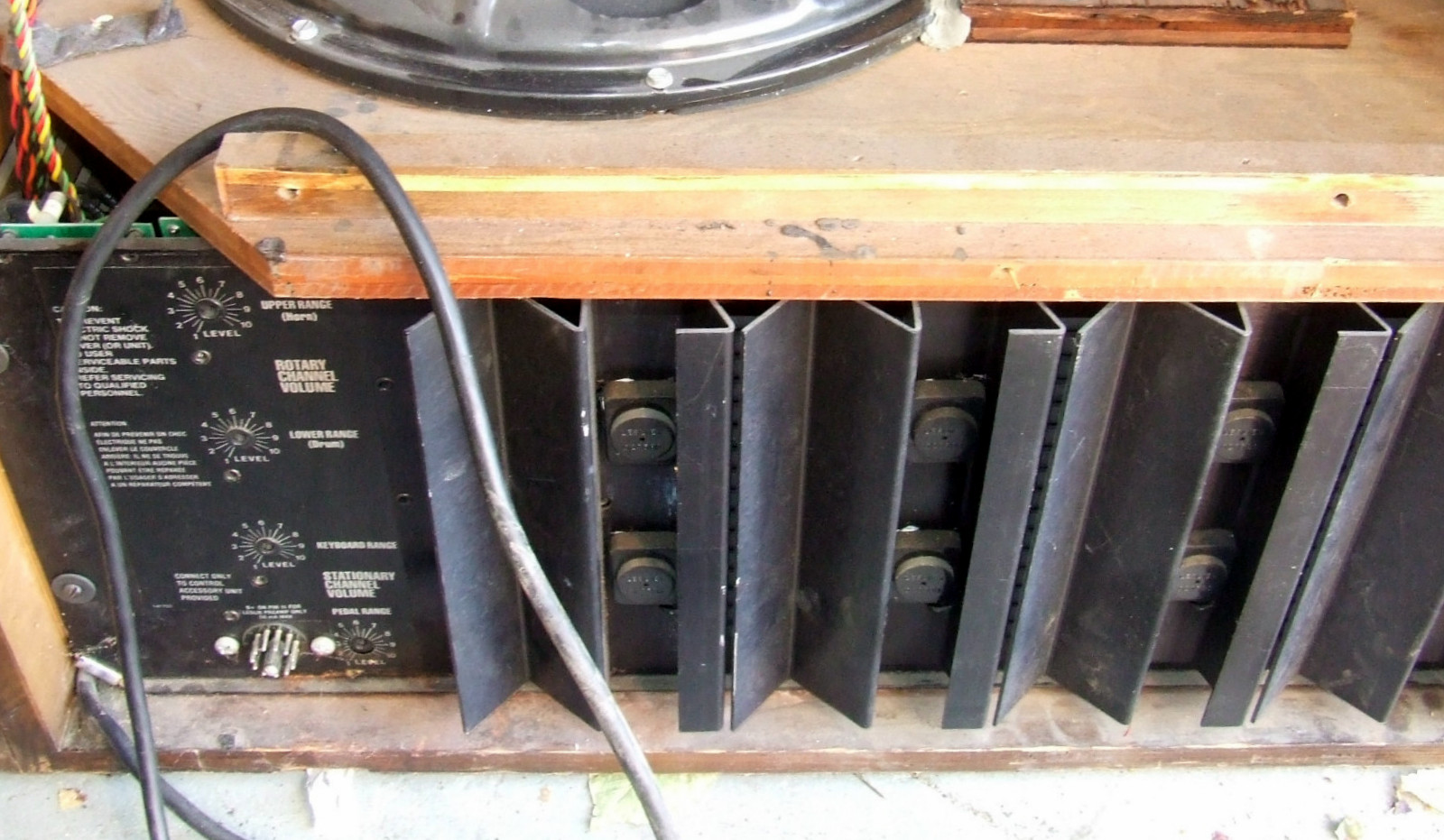

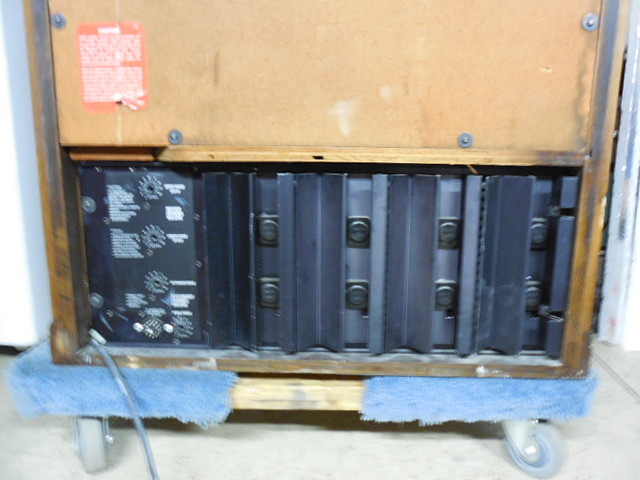

Latere versies hadden grote koelribben op de versterkers.

  • Height 42 inches.
  • Width 29 inches.
  • Depth 21 inches.
  • Has 2 rotors and 6 speakers.
  • Accepts 2 channels from the source.
  • The amp provides 215 Watts of RMS power.
  • An 11 pin connector:
    1. Flute/Tibia audio
    2. Main/Stationary audio
    3. No Connection
    4. Audio Ground
    5. Control Supply Common
    6. Control Circuit Common
    7. Fast Motor Control
    8. Slow Motor Control
    9. No Connection
    10. Aux #1
    11. 29 VDC for control head
  • Leslie recommends it for use with most 2-Channel Organs.
  • Has treble response controls.
  • Has a wood cabinet.

Het verschil met de Leslie 715 en de 722 bestaat uitsluitend hierin dat de 722 is voorzien van de goudkleurige applicaties zoals bij de 422, passend bij de presentatie van de B 3000

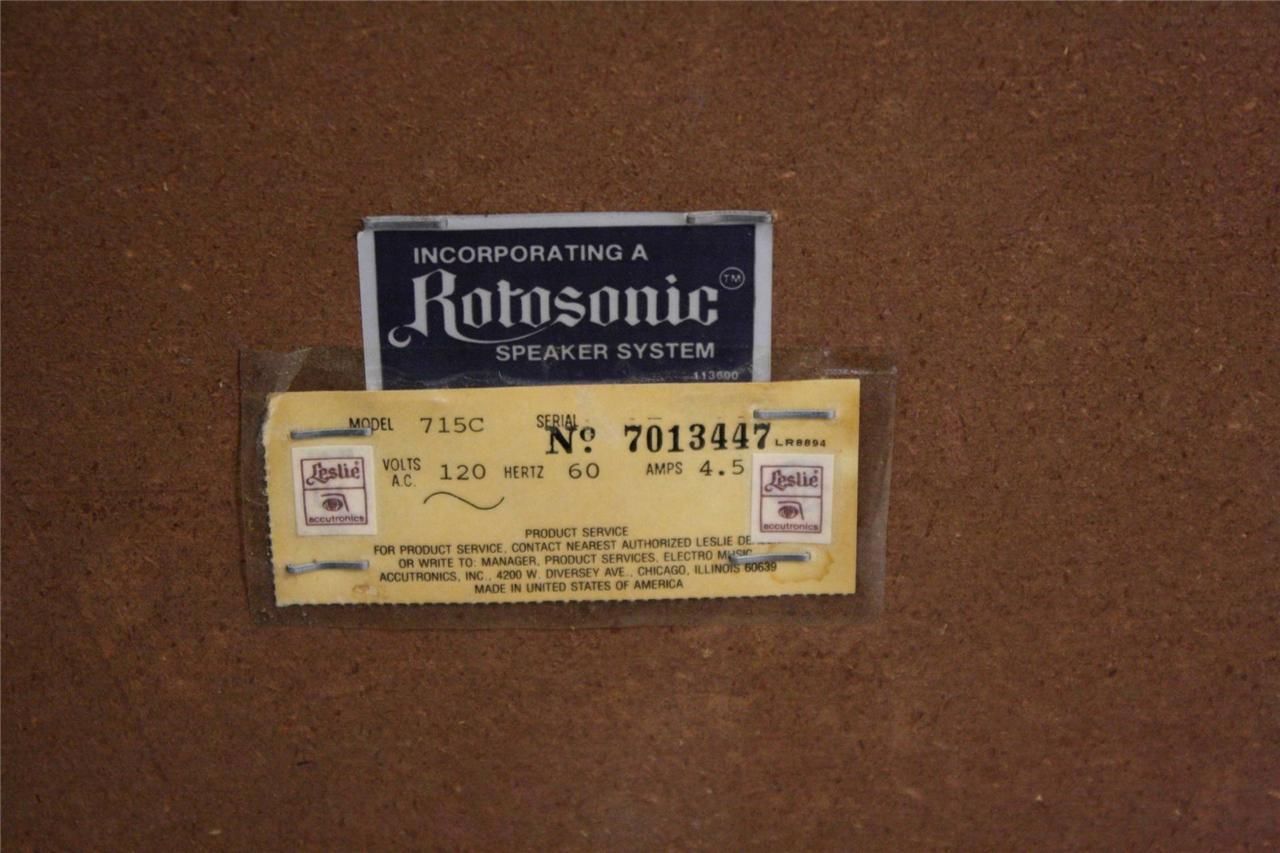

Hieronder de 715C ( church)

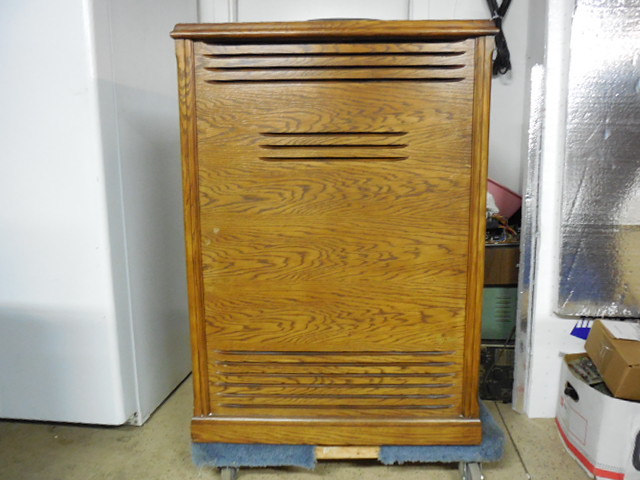

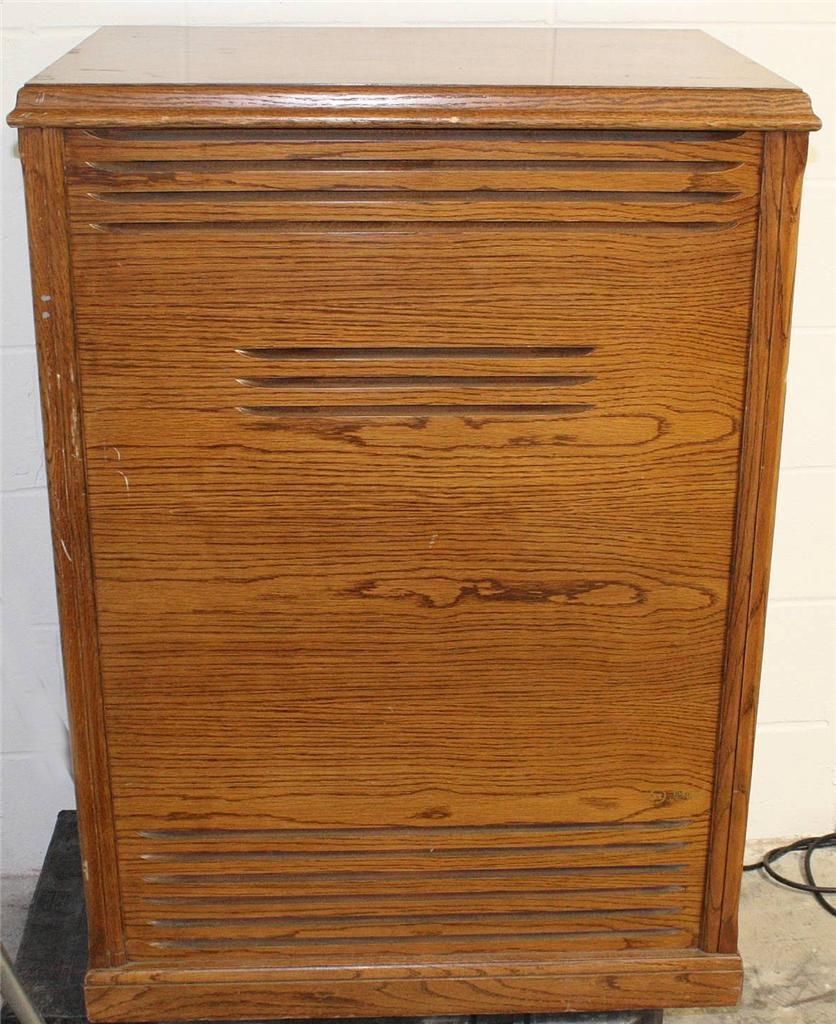

Speciaal voor gebruik met de Hammond 800,- en 900-serie werd deze 715 in eiken uitgevoerd:

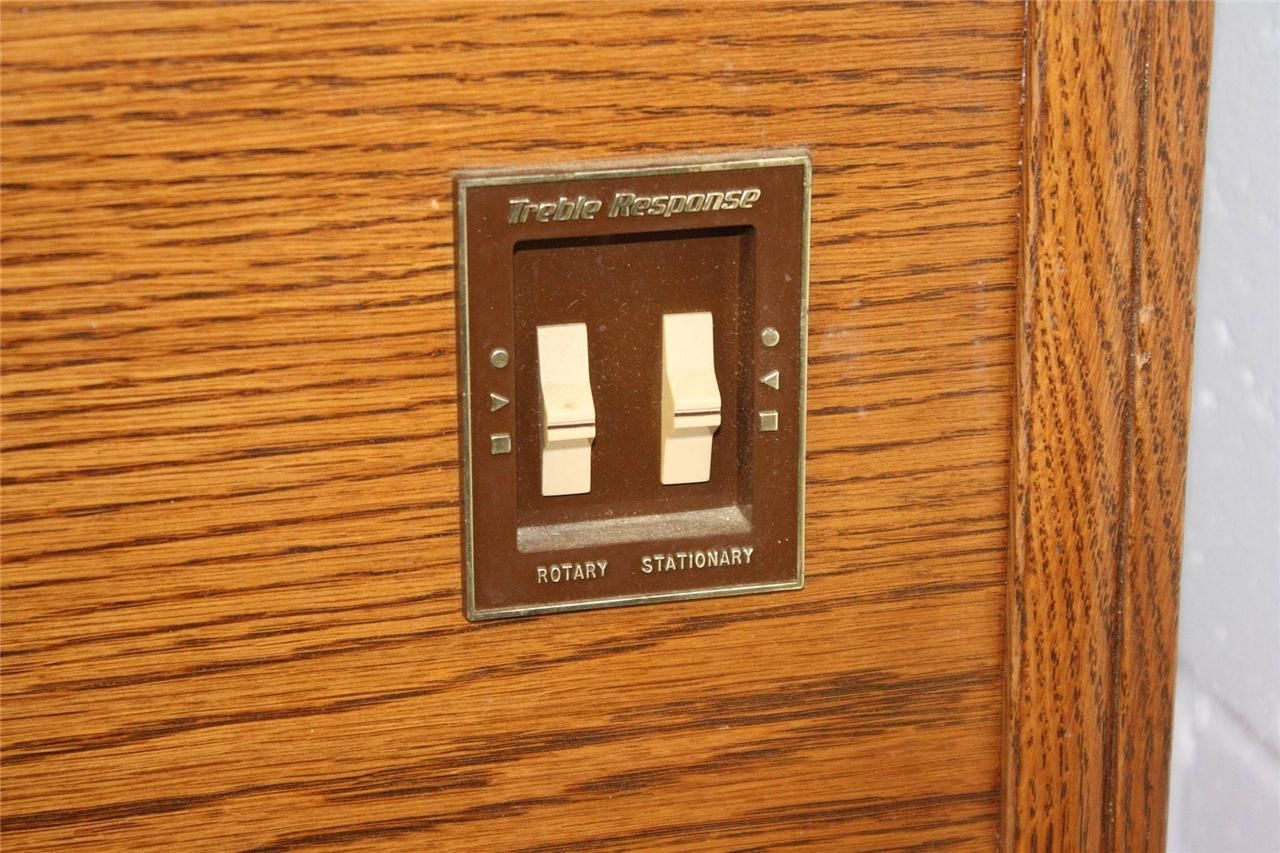

Net als vroegere modellen ( 722 / 422 / 822  heeft hij een gescheiden toonregeling voor boven en onder:

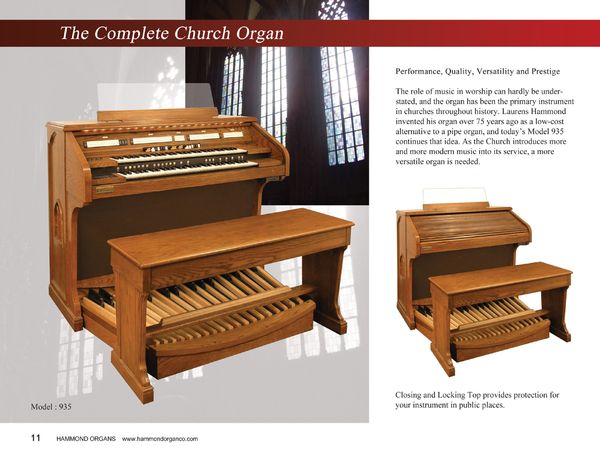

HIER een demonstratie van het 926 orgel
