Hammond Portables TR/TTR/TX/XTP



TR 100 series (portable T) 1969-1974

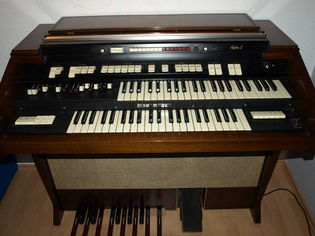

TR-400
tonewheel
Zie T 422

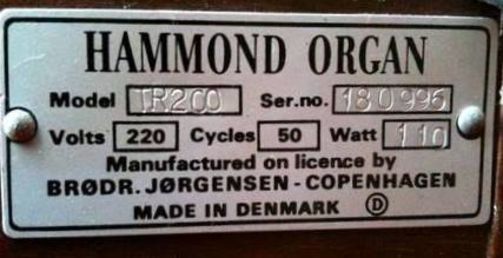

In Denemarken bij Brodr Jorgensen geassembleerde versie van de T-422

1970-1974

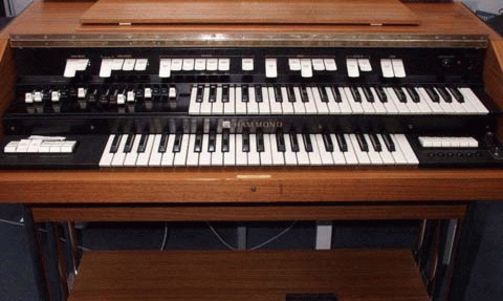

TTR- 100
tonewheel
Zie T 100

De transportabele versie van de T 100 in Duitsland en Denemarken
bij Brodr Jorgensen geassembleerd

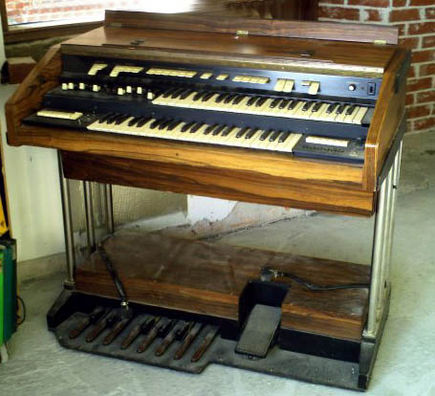

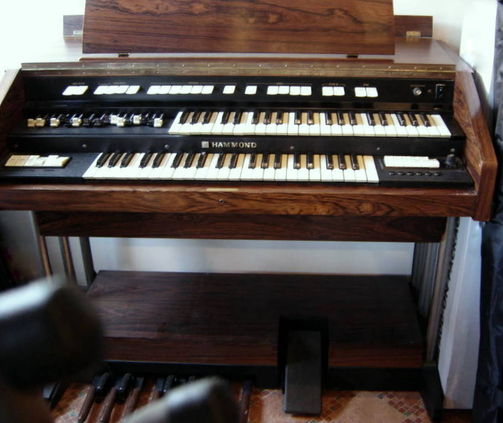

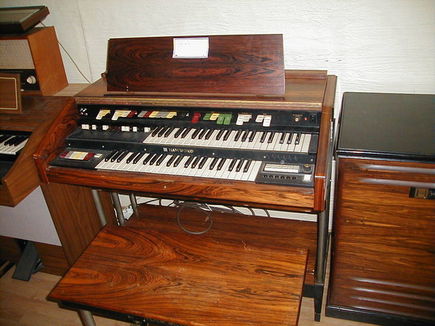

DE TTR 100

De TTR 100 is een design variant op de T serie en had ook op het rechter bakstuk knoppen, die elk een van de 6 drumgeluiden lieten horen. Deze effecten konden ook aan het onderklavier en het pedaal gekoppeld worden.
Er was een separate volumeknop voor de ritmegeluiden aanwezig.
De twee 12" speakers in de TTR-100 waren zodanig gemonteerd, dat het geluid van de speler af straalde, wat al aangaf, dat de TTR was gemaakt voor professioneel gebruik op de buhne.

De speakers zelf waren enigszins afwijkend van degenen, werden gebruikt in de andere T-serie.
Het merendeel van de TTR exemplaren hadden een 9-pins Leslie socket,
(voor model 760 en 825) in plaats van de Hammond Series 10 toonkabinet aansluiting.
Hoewel de Duitse en Deense modellen van de T 100/200 series geen gescheiden vibrato hadden, had de TTR-100 (en elders in Europa gebouwde T-modellen) dit wel.
Later werden deze Duits/Deense modellen voorzien van een schakelaar op het rechter onderbakstuk om toch te kunnen voorzien in gescheiden vibrato. (Alle T 500 modellen hadden standaard gescheiden vibrato)

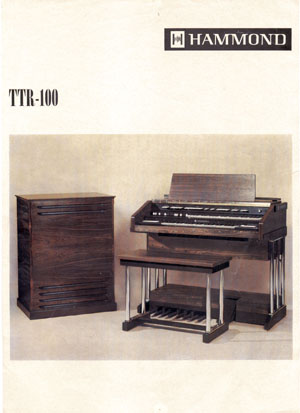

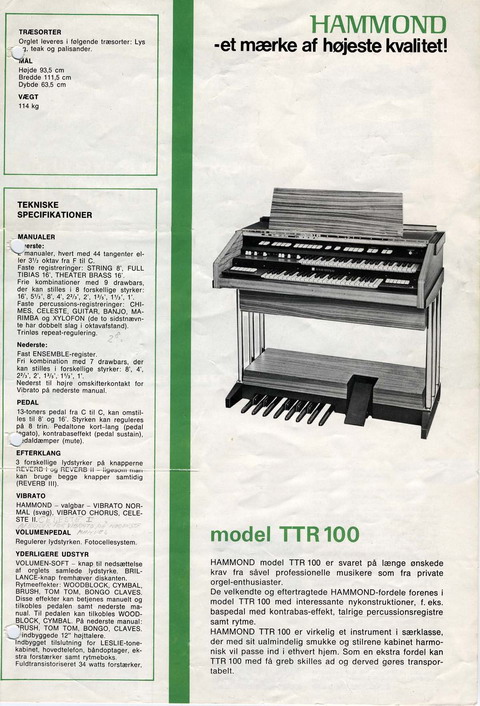

De DEENSE TTR 100 FOLDER

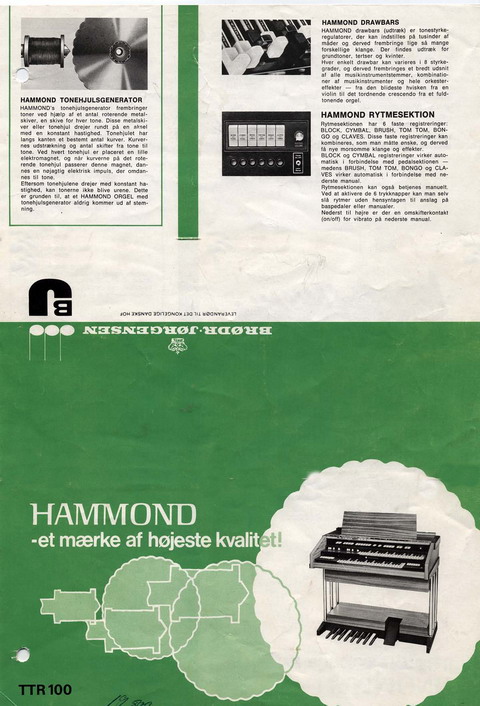

ACHTERZIJDE DEENSE TTR 100 FOLDER

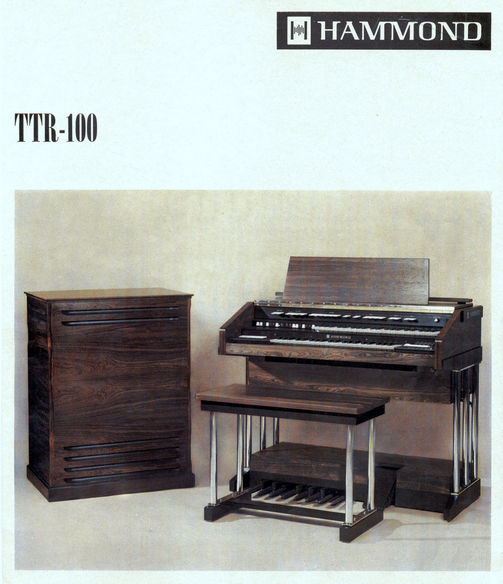

Duitse folder voorzijde, met de zeer zeldzame bank.

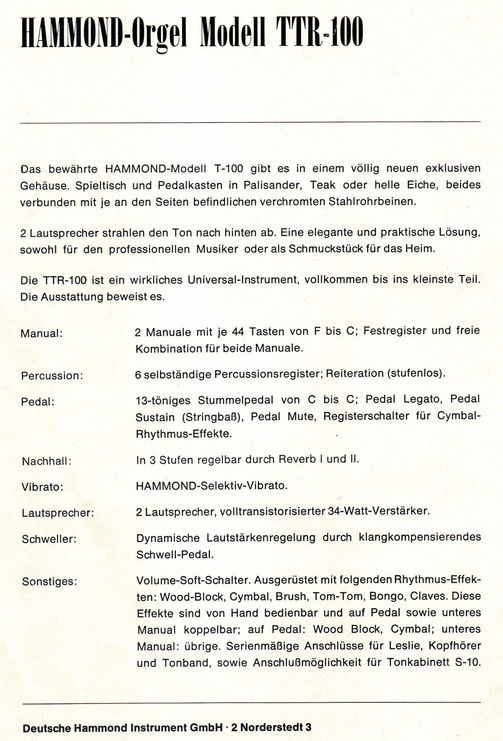

Duitse folder achterzijde met specificaties.

De TTR-100 was verkrijgbaar in Palissander, Teak en Eiken.

Voor Hammond begrippen was de fineerlaag in véél gevallen erg dun en goedkoop uitgevallen. Niet de kwaliteit die we gewoon waren.

------------------------------------------------------------------------------------------------------------------

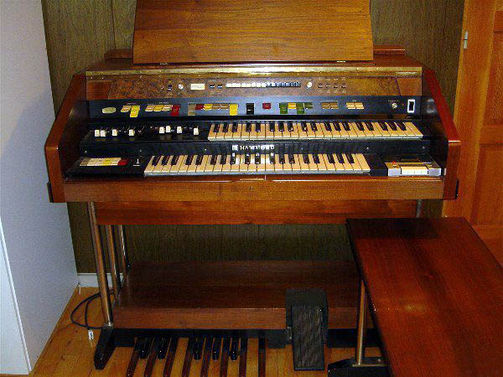

TX- 500
tonewheel

Zie T 522


De TX-500 is in wezen een T-500
maar dan "TTR-design"
met aan beide zijden
 3 ronde aluminium zuilen.



Dit model had rechtsonder de bekende drumschakelaars

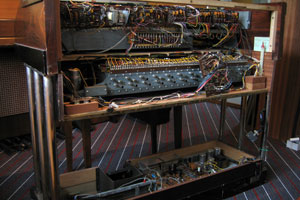

Binnenwerk



Deze TX 500 had een RITME met Autochord en een CASSETTE-RECORDER.

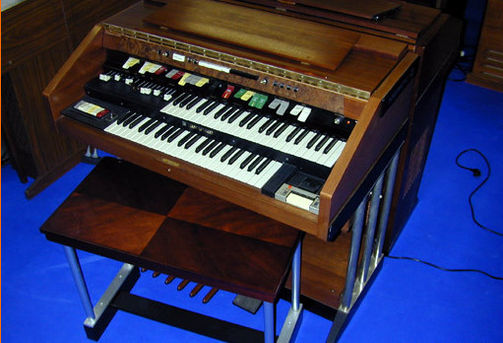

TX 500 MET DE ORIGINELE BANK
De transportabele versie van de T 500 in Duitsland en Denemarken
bij Brodr Jorgensen geassembleerd
1973-1975

****************************************************************
 XTP, TX 500 en TTR

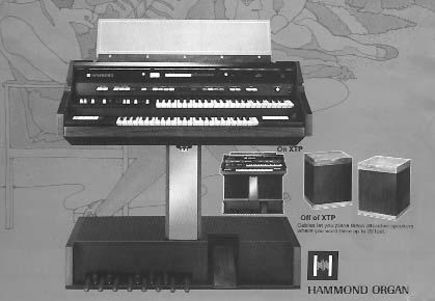

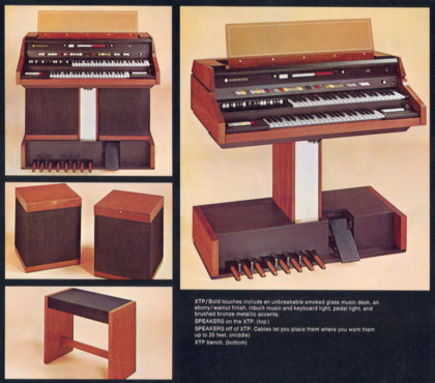

XTP FOLDER

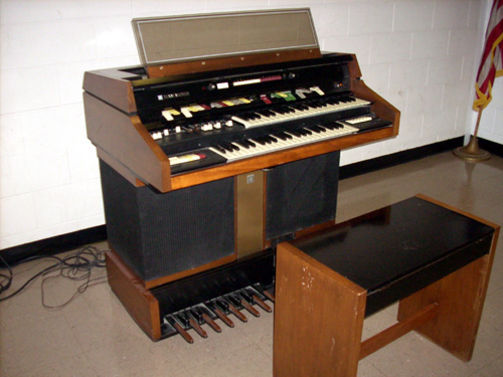

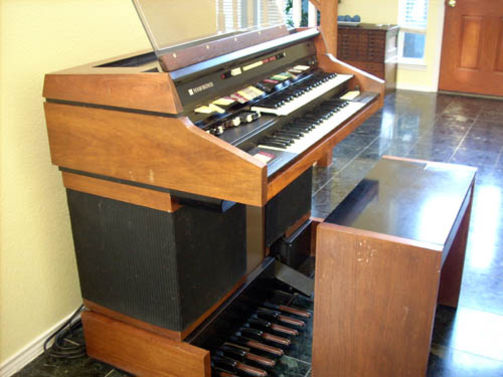

XTP samen gebouwd

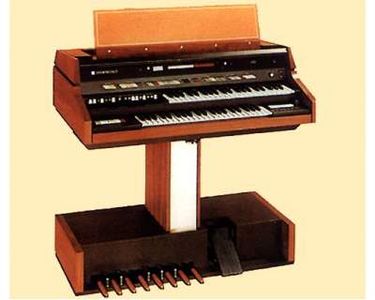

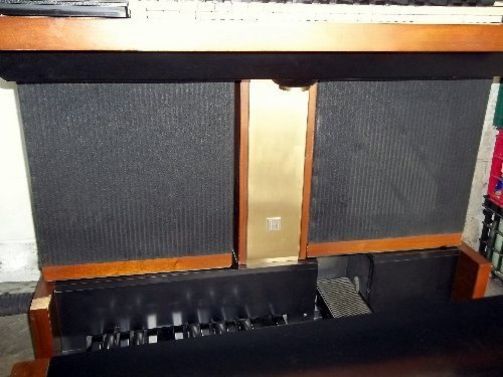

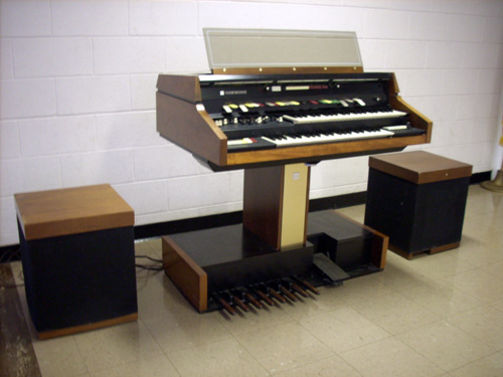

XTP met boxen extern
Hier in levende lijve uitgelegd:
(begint een beetje donker, maar trekt wel bij)

https://www.youtube.com/watch?v=nZpLsKADcIk

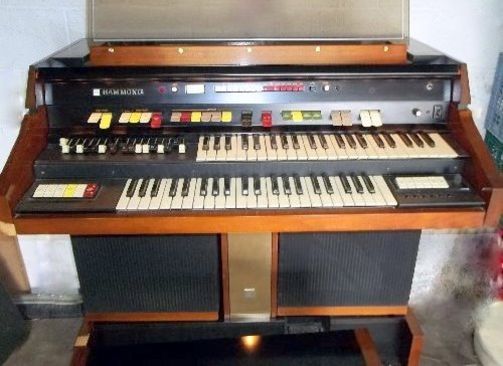

De XTP (1971-1974) was eigenlijk de "portable" uitvoering van de T-400







---------------------------------------------------------------------------------

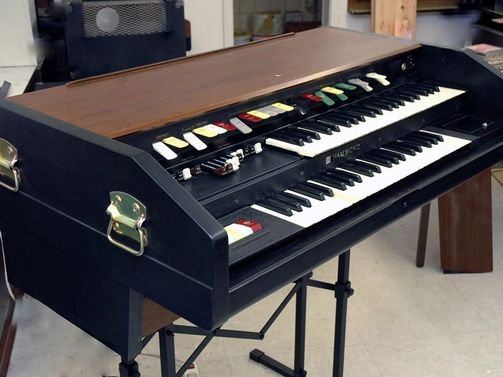

Tot slot hierboven een eigen ontwerp......
