De HAMMOND REVERB- BOXEN



We schrijven 1957.


Hammond zoekt een eenvoudige weg om de consument bij de dealer het mooie effect van REVERB te kunnen demonstreren.
Dit resulteerde in twee  elegante oplossingen;een  klein demo boxje, dat in de winkel op een M 3 geplaatst moest worden,en een boxje voor náást de , meestal M-3.
Het settop boxje werd door HAMMOND RA en RB genoemd,evenals ETK-1 en ETK-2
Ze zijn ook in het zéér lichtgekleurde LIMBA-hout geleverd.
1960 stopte hammond met de produktie van deze boxjes.
De produktie van de set-top box geschiedde bij HAMMOND ORGAN (UK) LTD. LONDON en deze box bevatte een Jensen 6 x 9 speaker en een 12 Watt versterker.

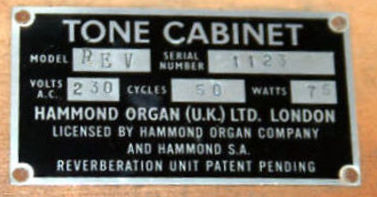

Stroomverbruik was 75 watt en vooral het opzet boxje is heden ten dage uiterst zeldzaam

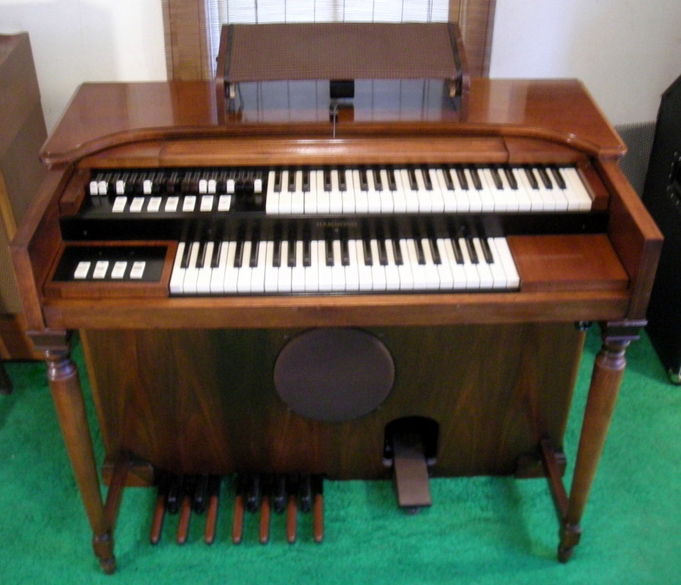

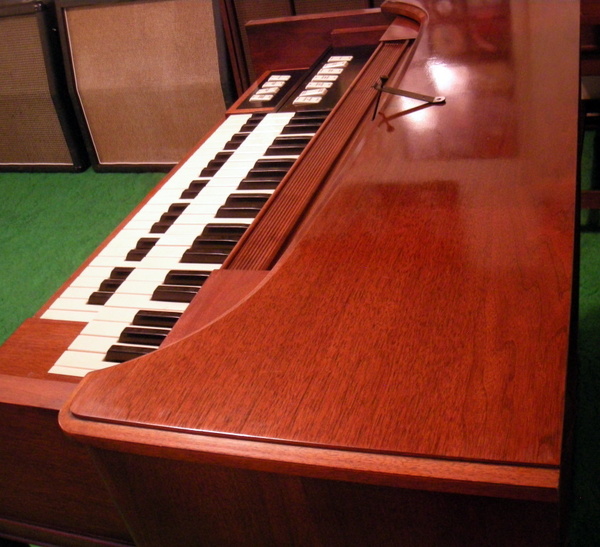

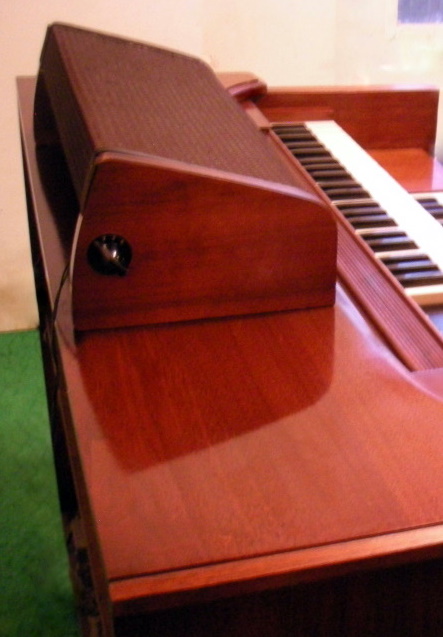

De lessenaar werd verwijderd en het kastje kon dan eenvoudig geplaatst worden.

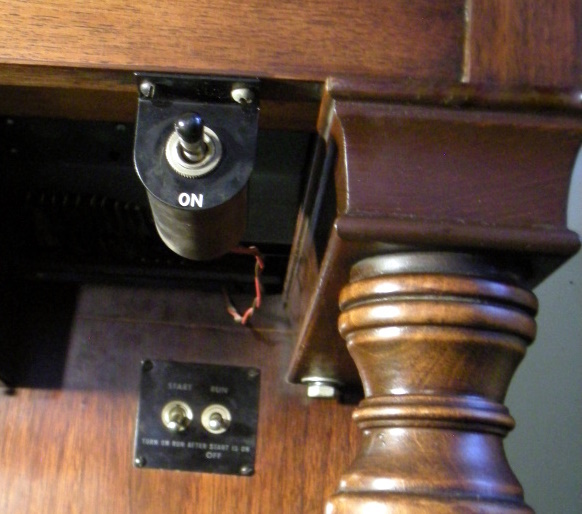

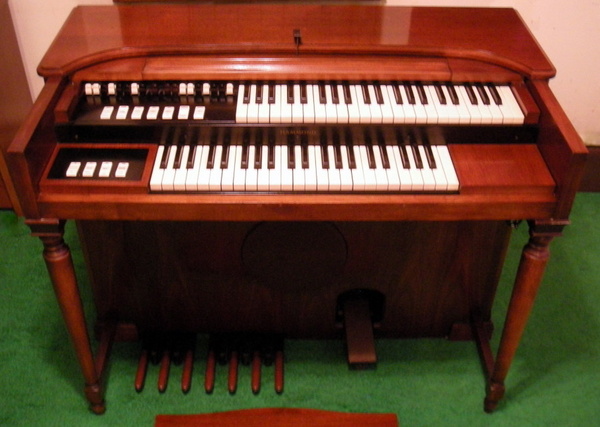

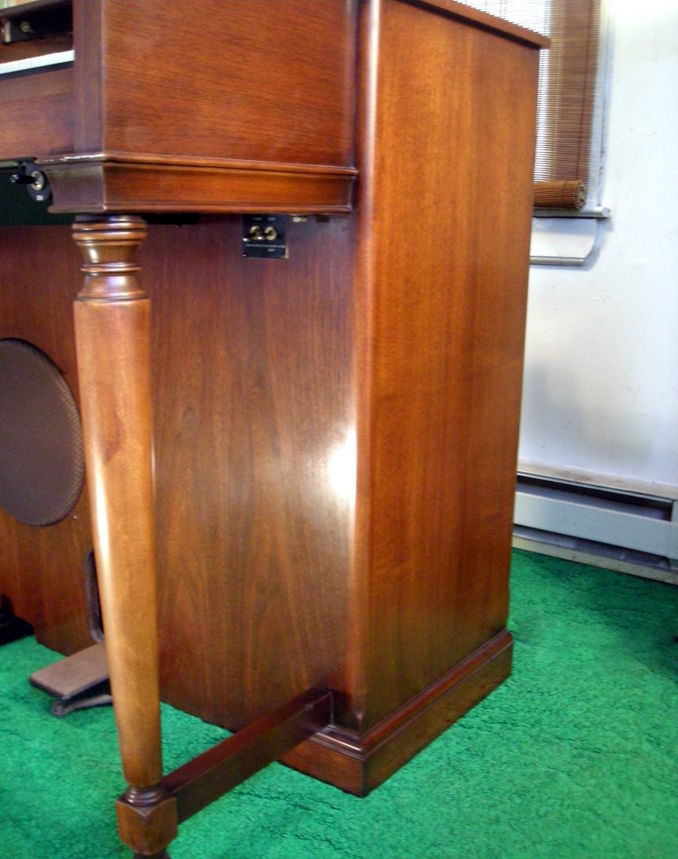

Rechtsonder het toetsenbord werd de aan/uit schakelaar gemonteerd:
de volume regelaar zat aan de linkerzijkant van de speaker.



Nog even intern aansluiten en spelen maar!



Om de organisten in een muziekwinkel met het fenomeen "REVERB" in aanraking te brengen en dit te promoten, werd hiertoe zowel een opbouw en een inbouw-unit ontworpen voor toepassing bij een M-3.
Op die wijze kon het reverb effect op effectieve manier worden gedemonstreerd.
Men kon dan beslissen hoe de reverb aangesloten werd op het orgel thuis.

De unit bestond uit 3 delen:
1) Een los op de M-3 staande luidsprekerbox
2) Een necklace reverb veren unit, met 3 veren
3) Een versterker voor de reverb-unit.

De unit werd in 1957 in opdracht van Hammond gebouwd door speakerbouwer ROLA/Conn
Speakerbox-afmetingen in inches: 20 x 9 x 5 1/2

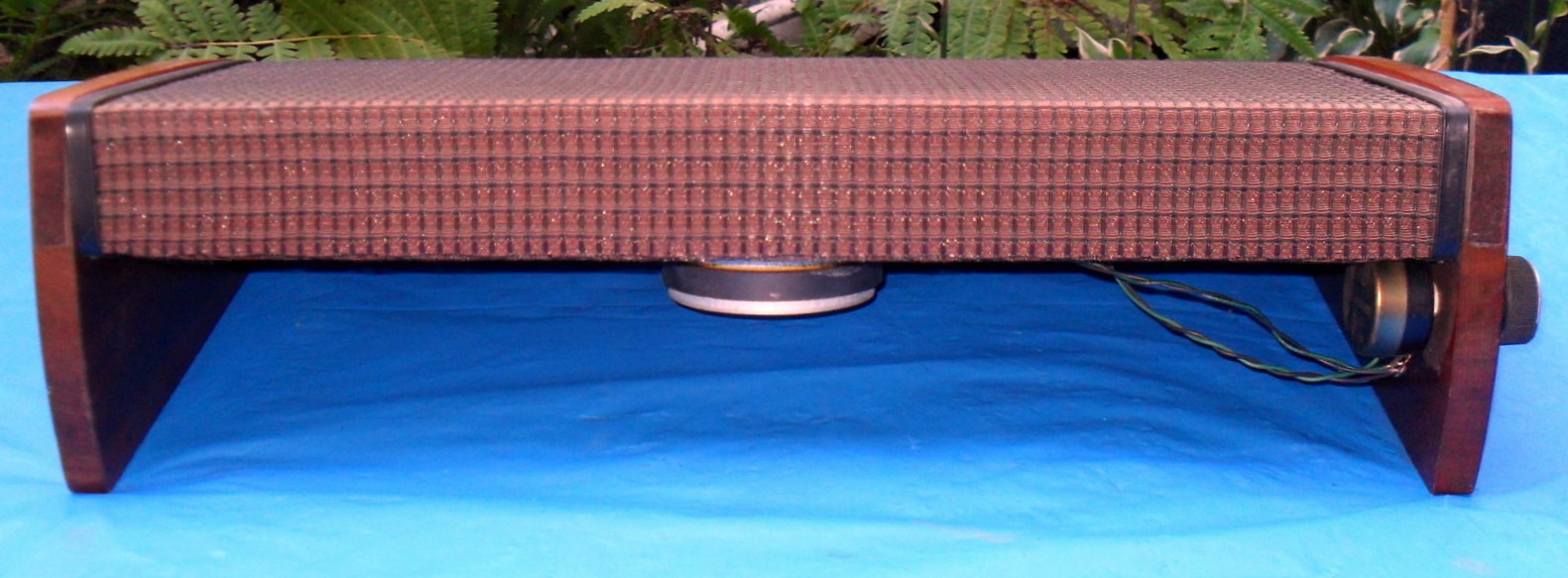

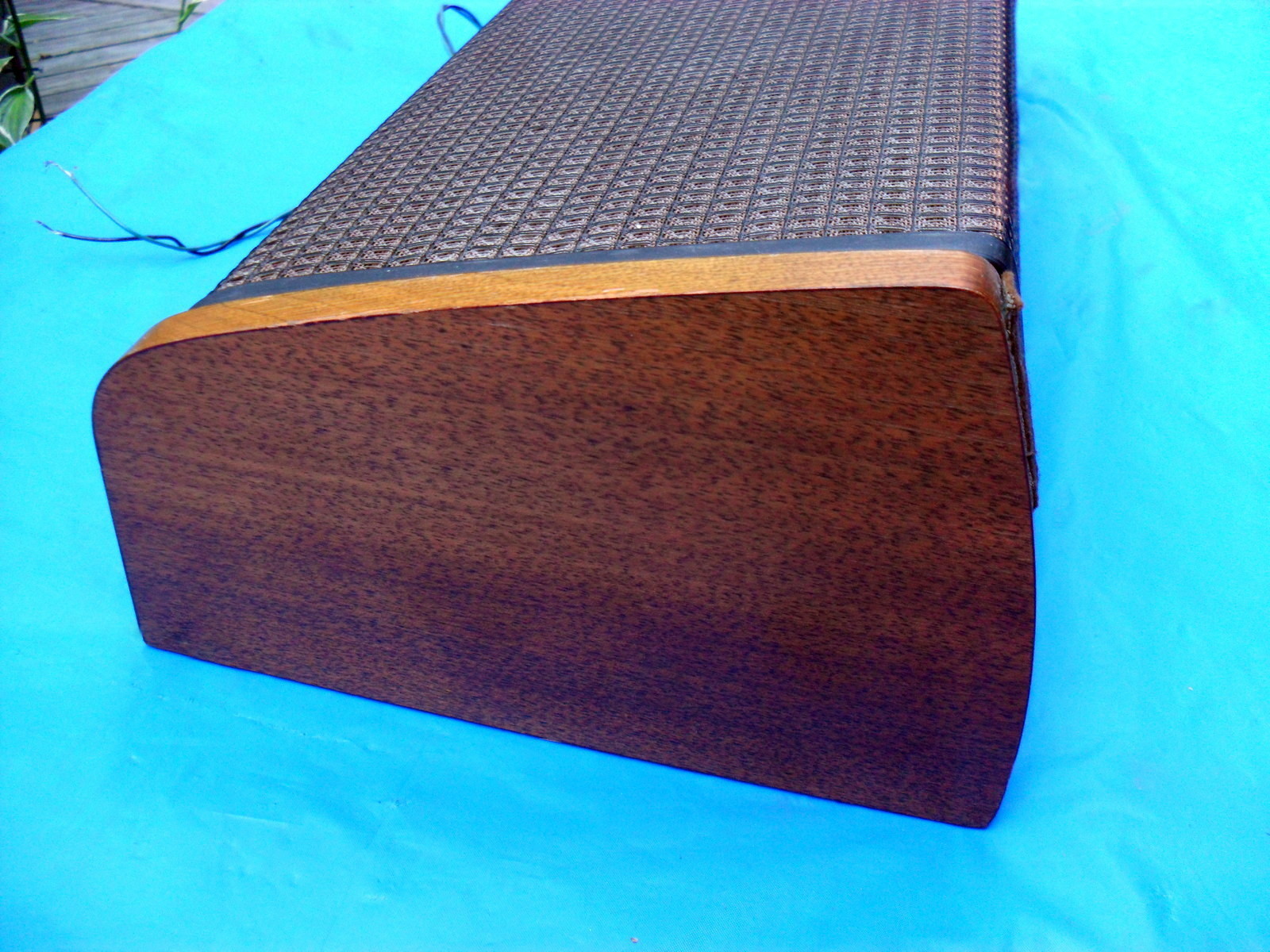

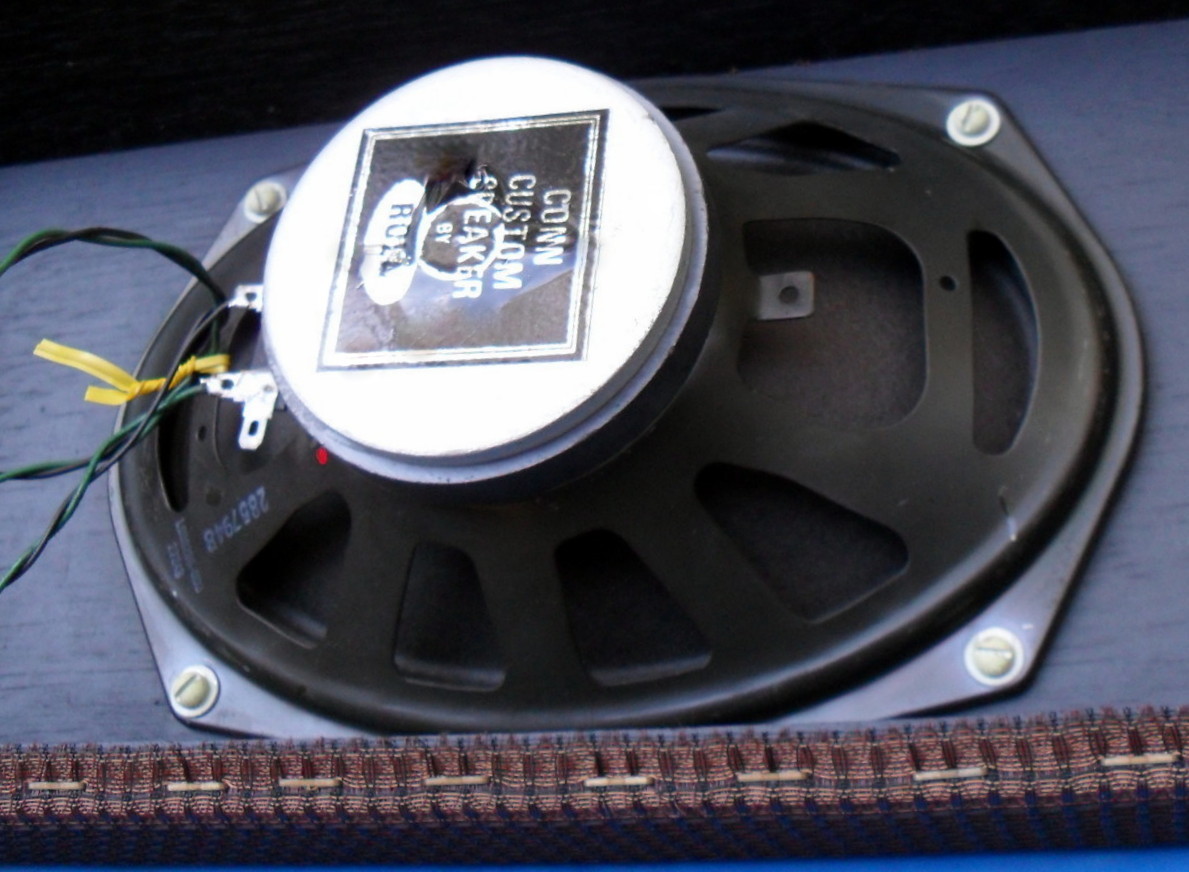

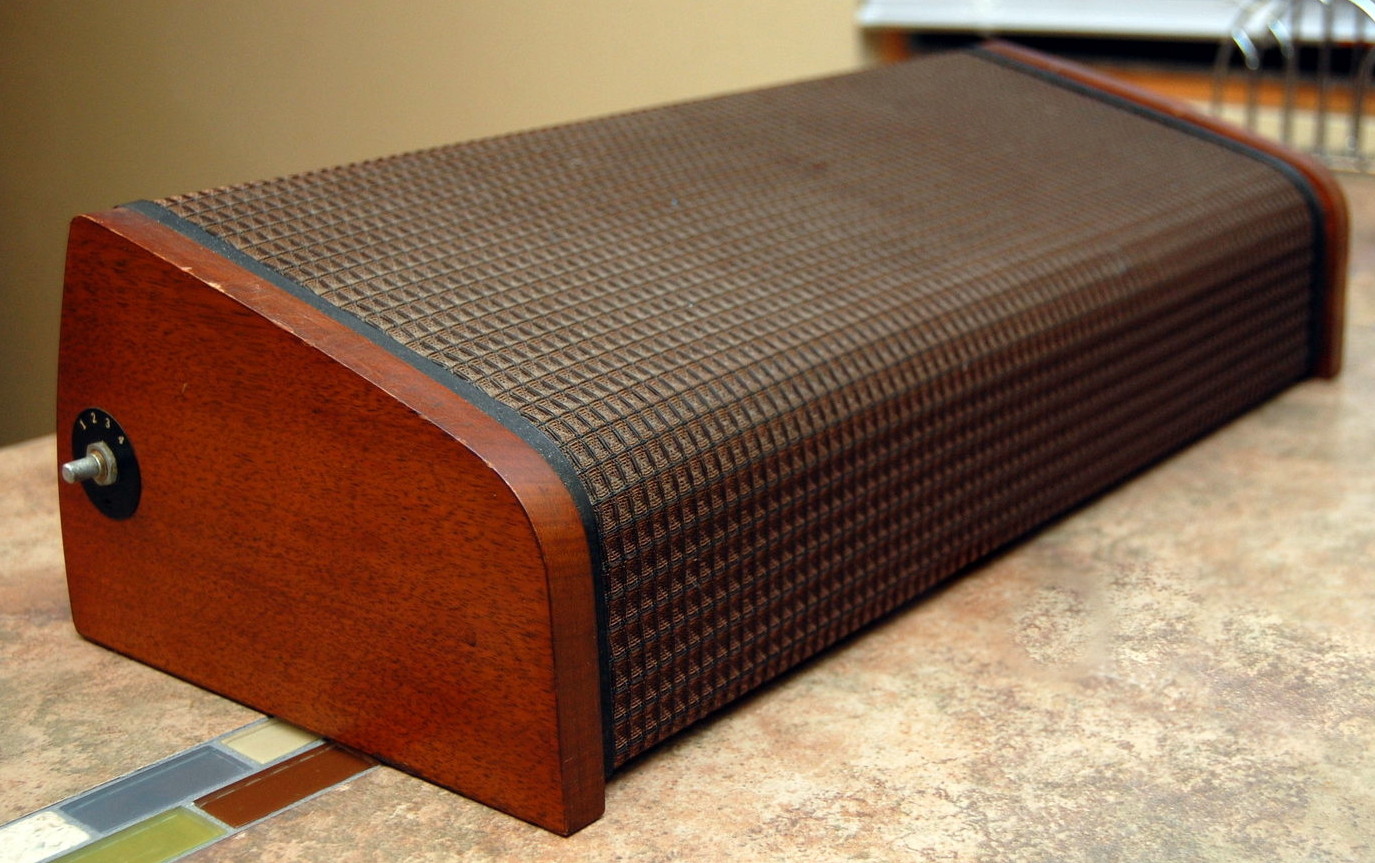

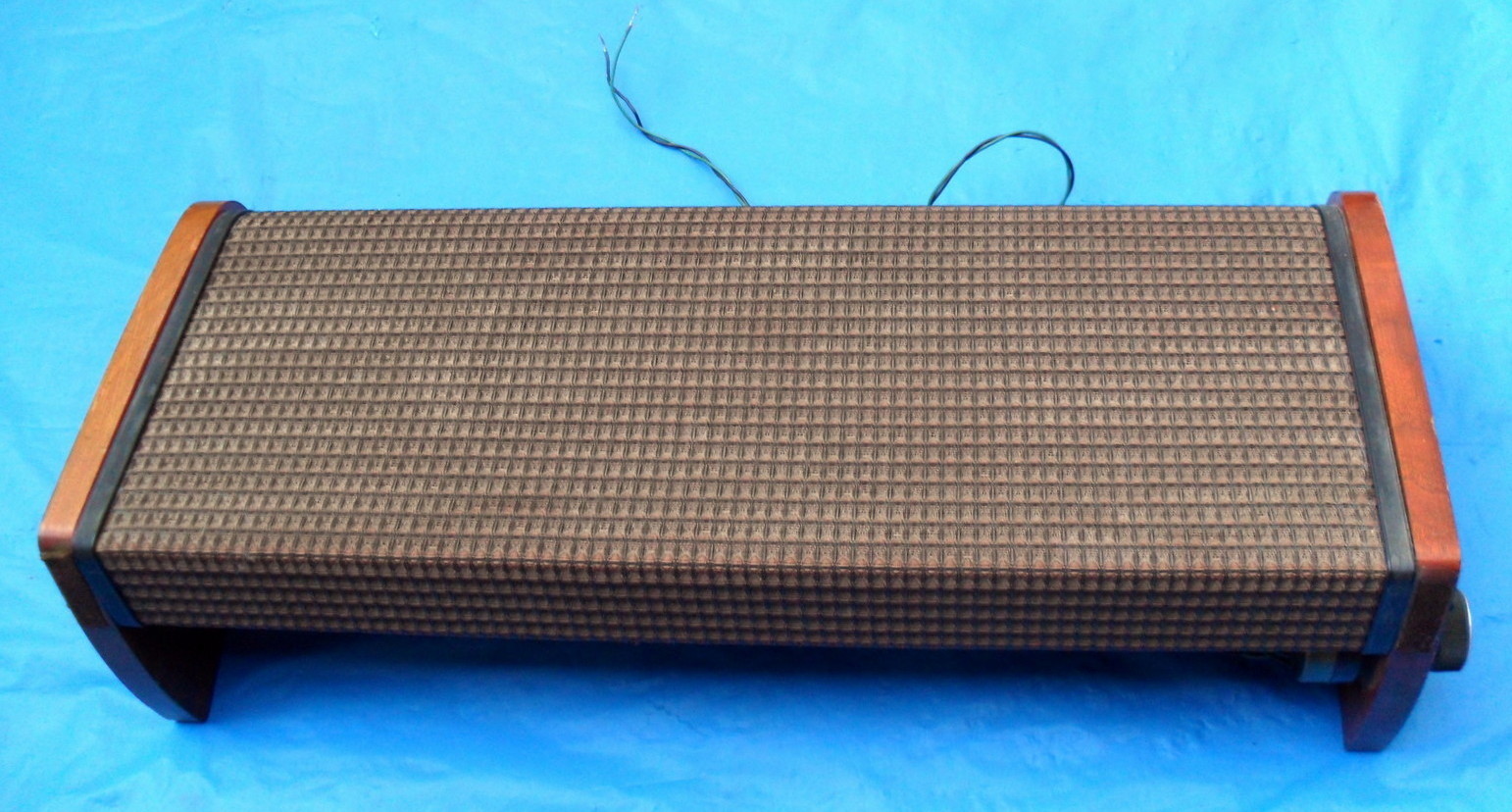

We gaan eerst de opzet speaker bekijken:

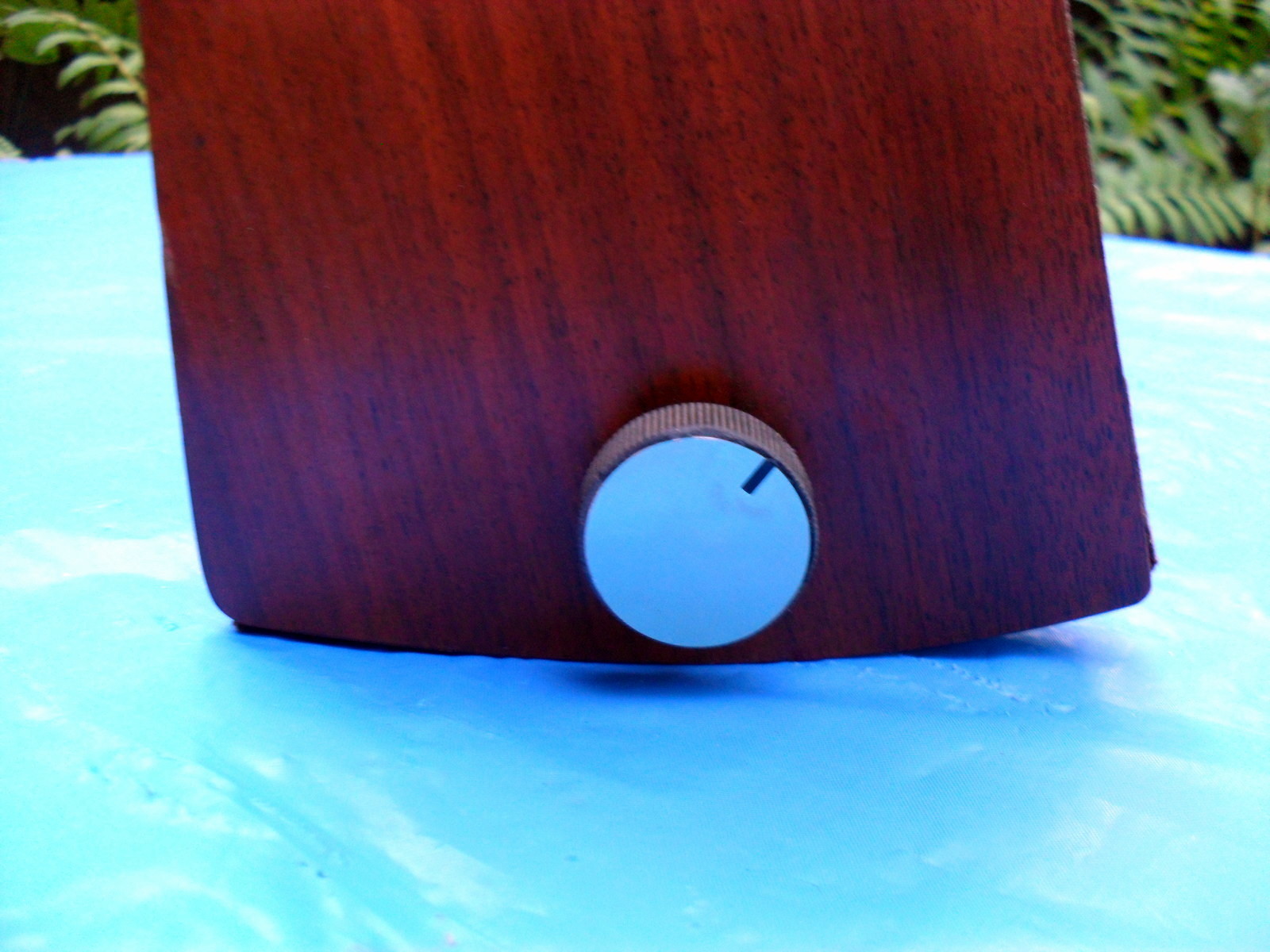

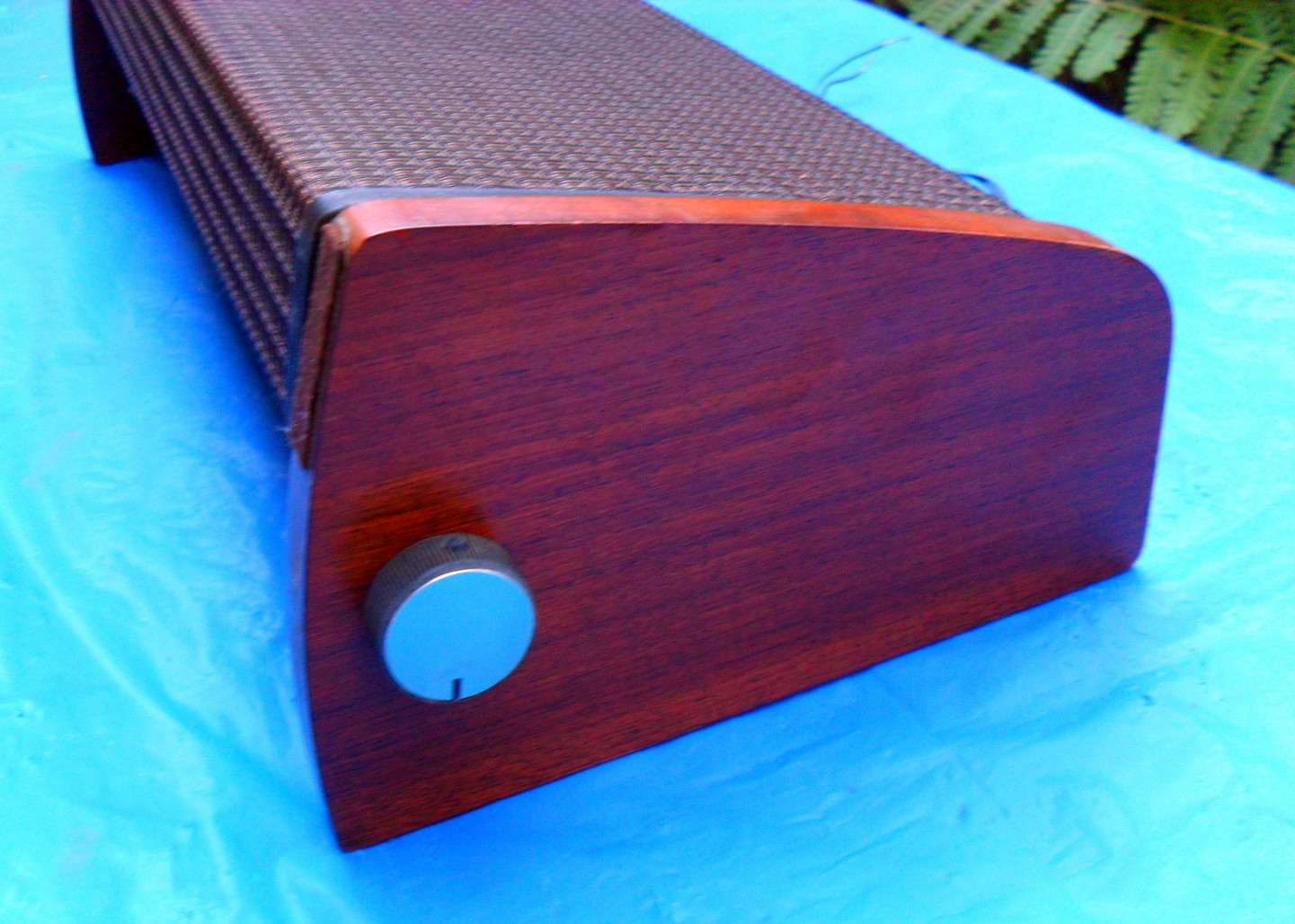

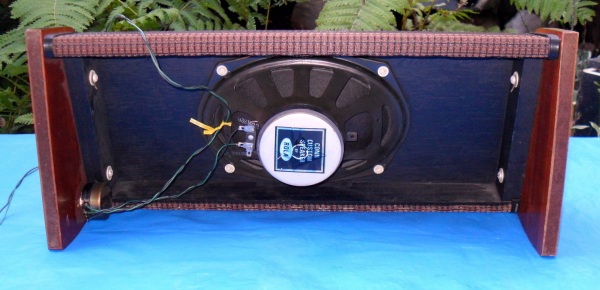

 Hier met een andere volume regelaar:

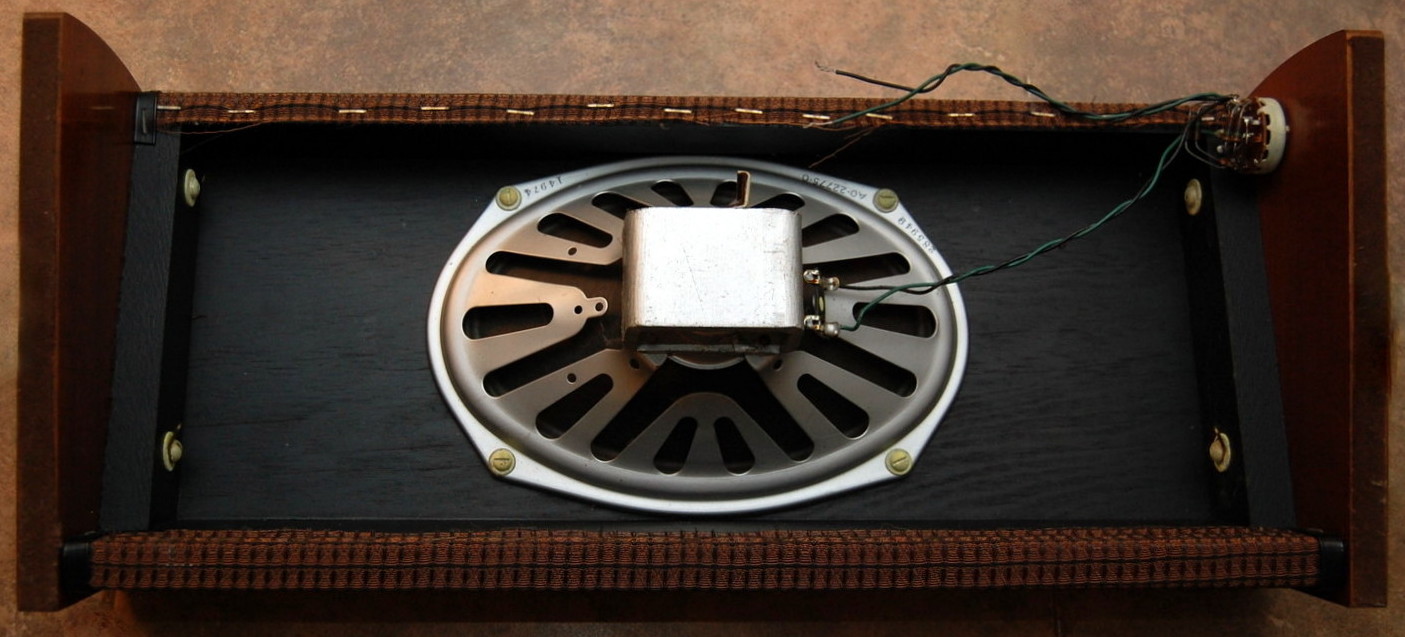

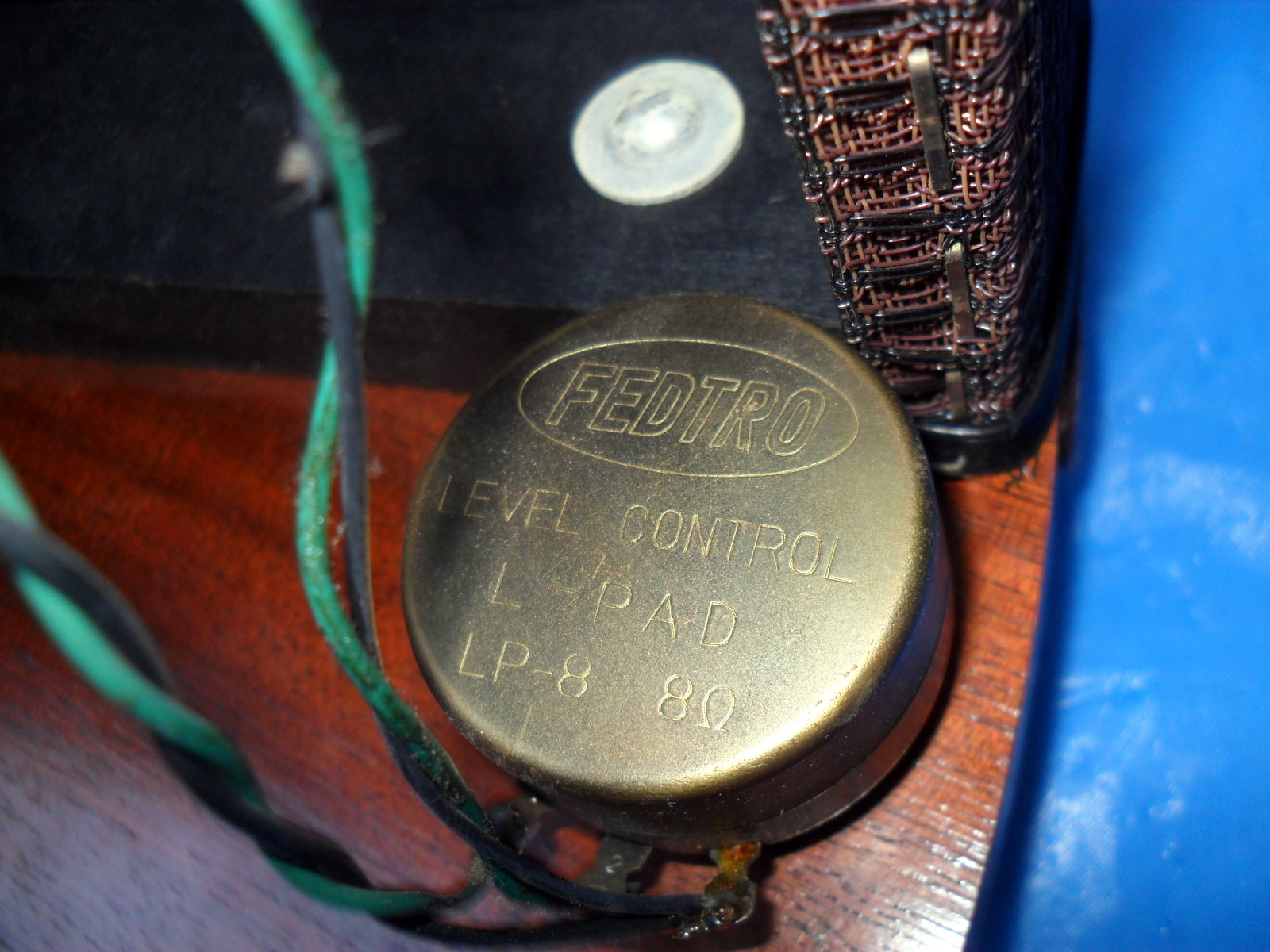

 Hier de potmeter aan de binnenkant:

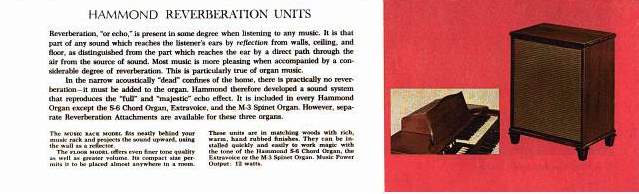

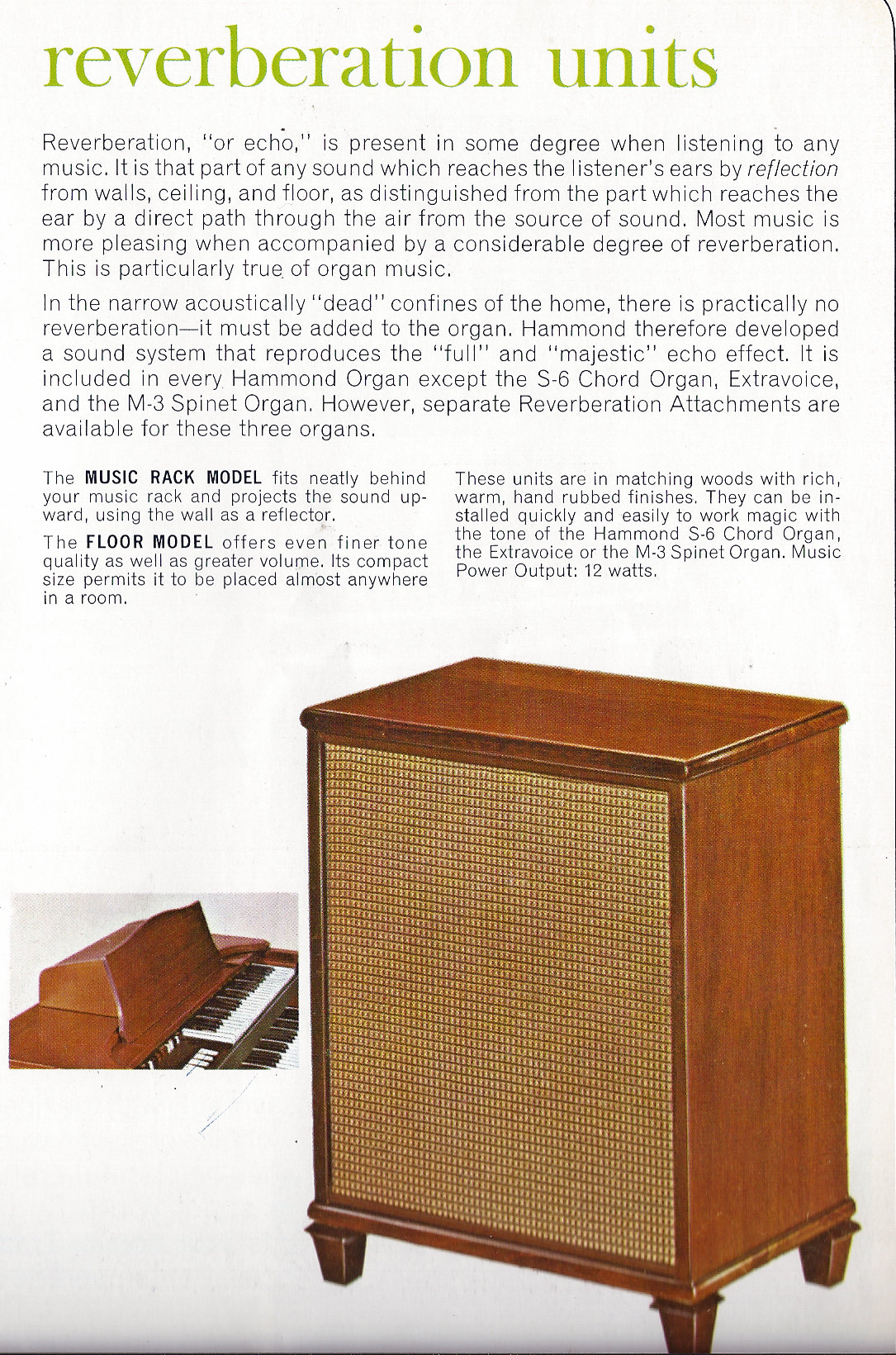

Aan de volgende folder te zien, is het "demo-kastje"
ooit gewoon in de handel geweest?





Dan gaan we kijken naar de inbouw-necklace galm veren unit :

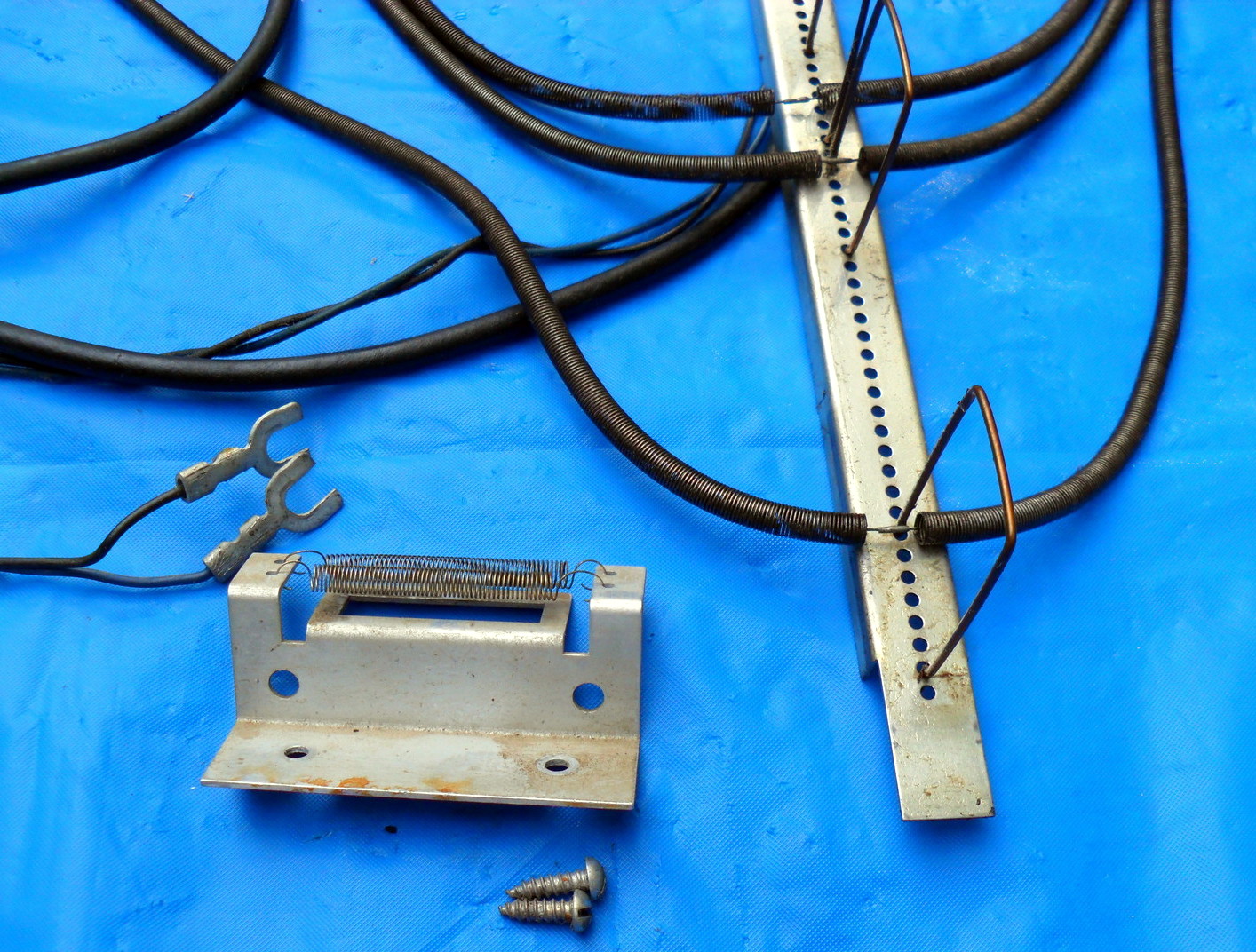

 Eerst het ophang systeem:

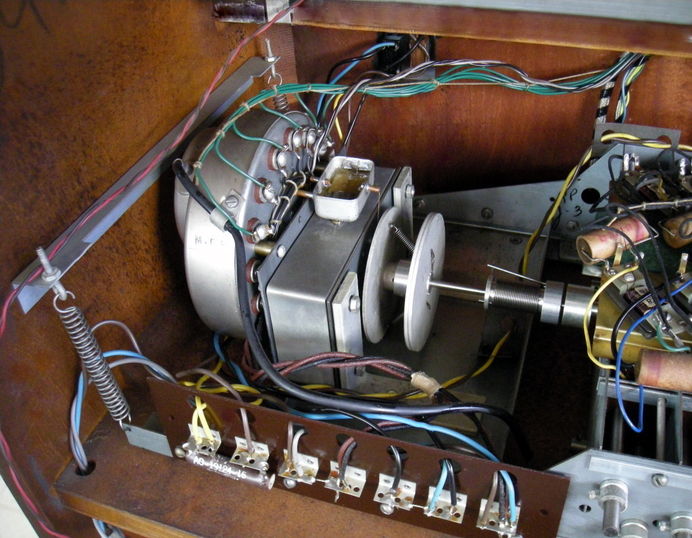

 Hier geplaatst aan de binnenkant van het orgel:

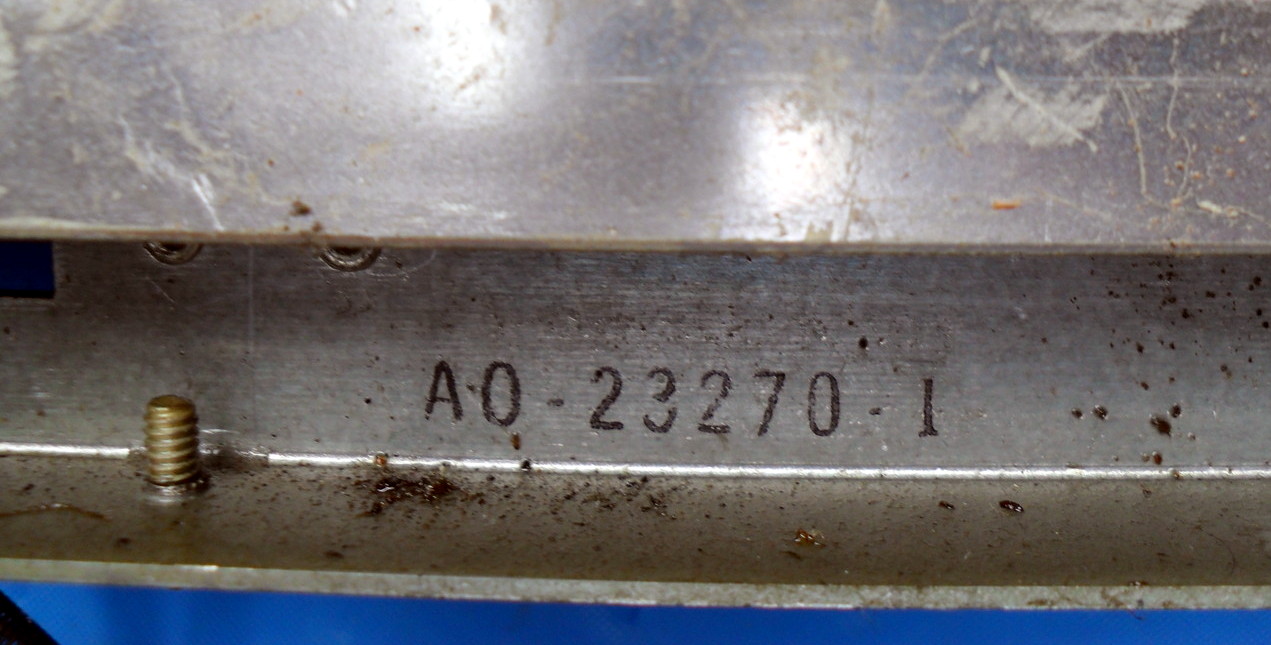

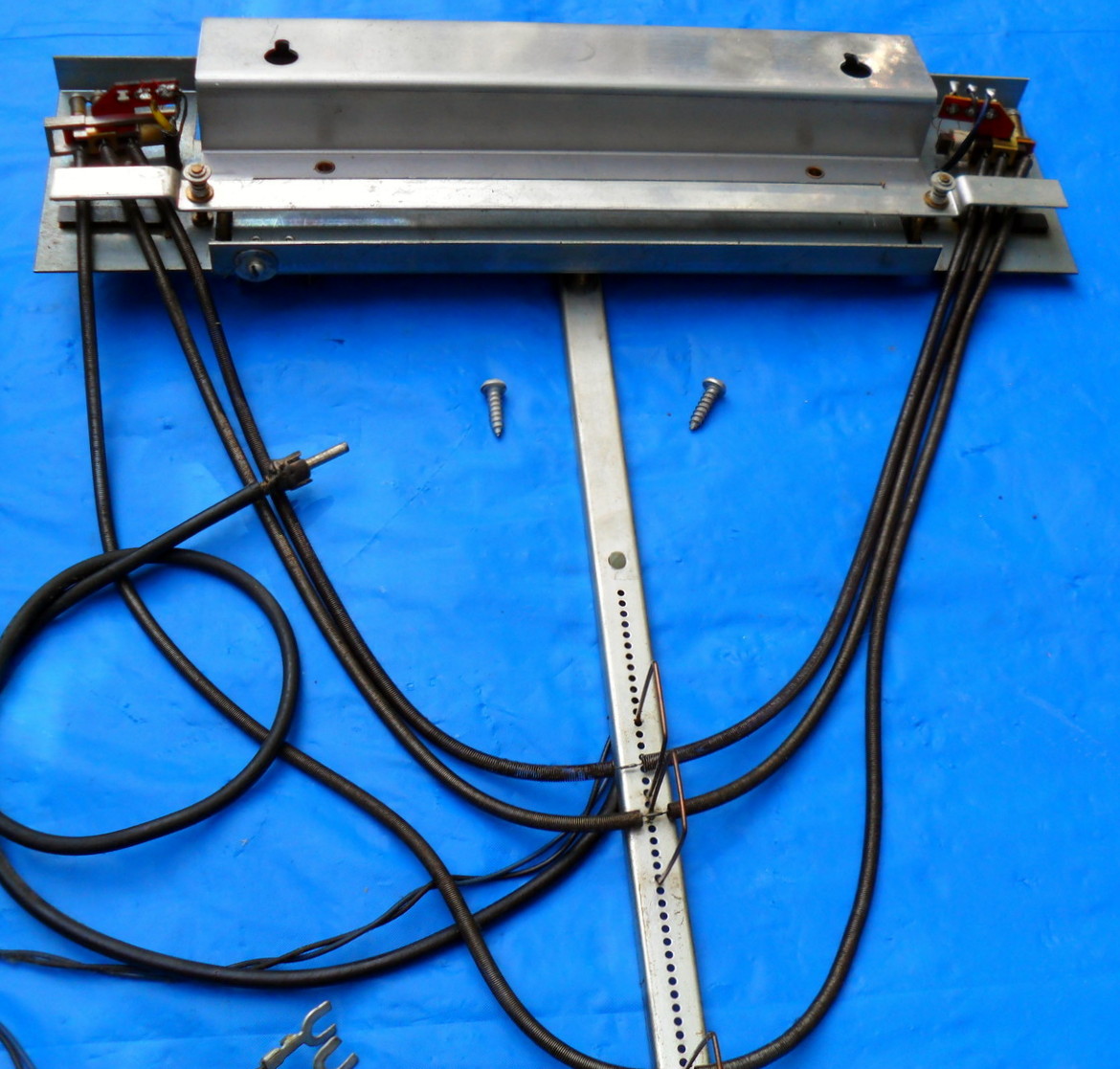

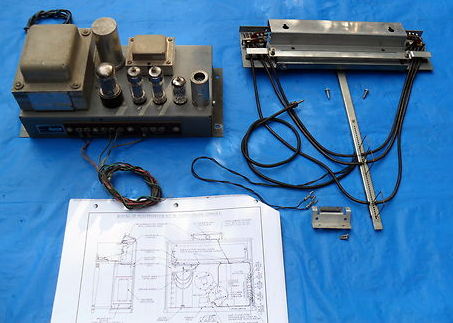

De necklace galmveren, de versterker en het schema:

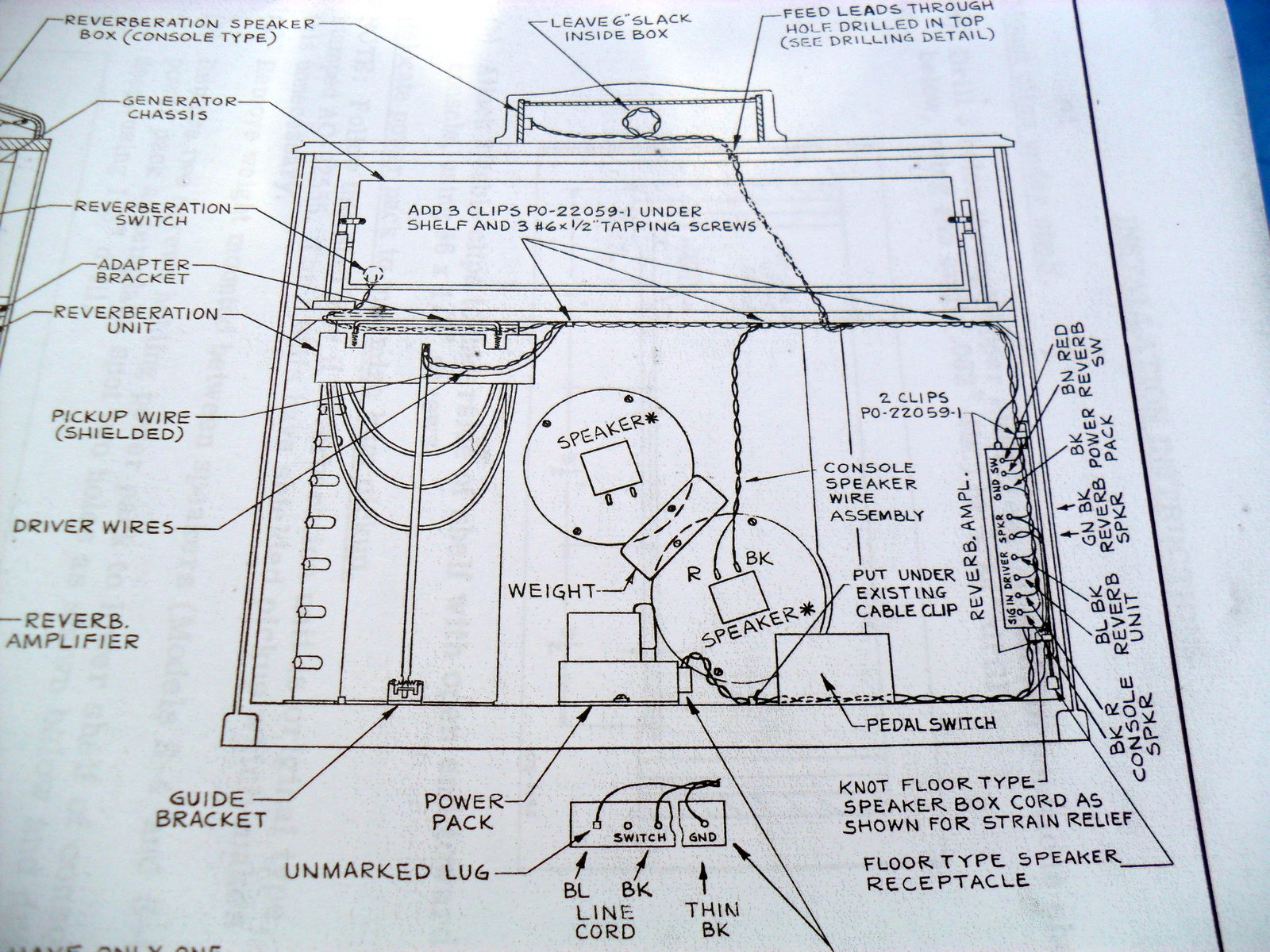

 De inbouw tekening:

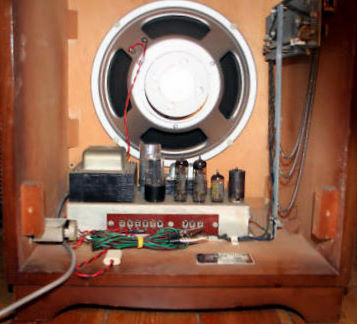

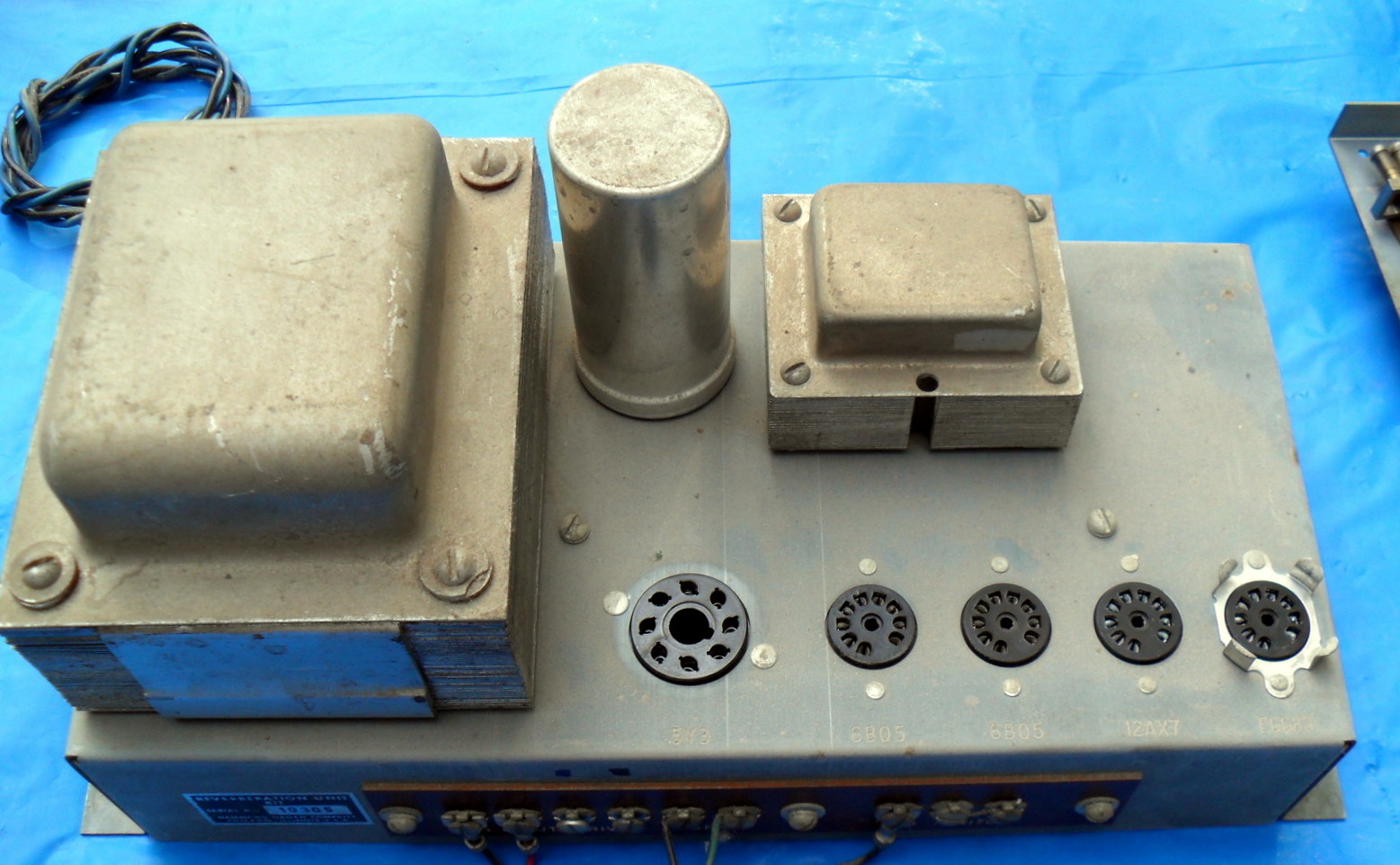

En dan gaan we naar de speciale inbouw-versterker:

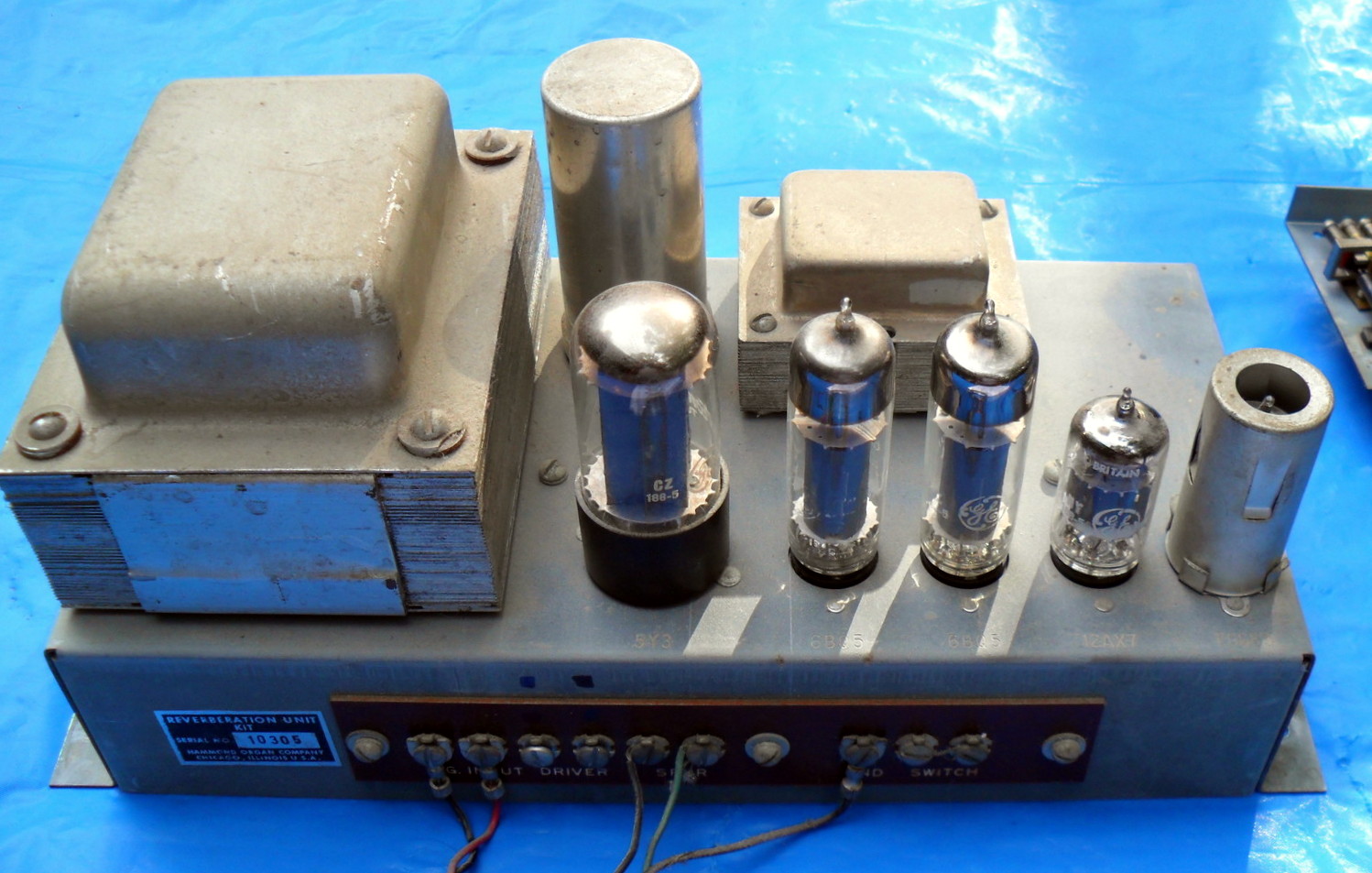

En hier compleet met een set buizen:

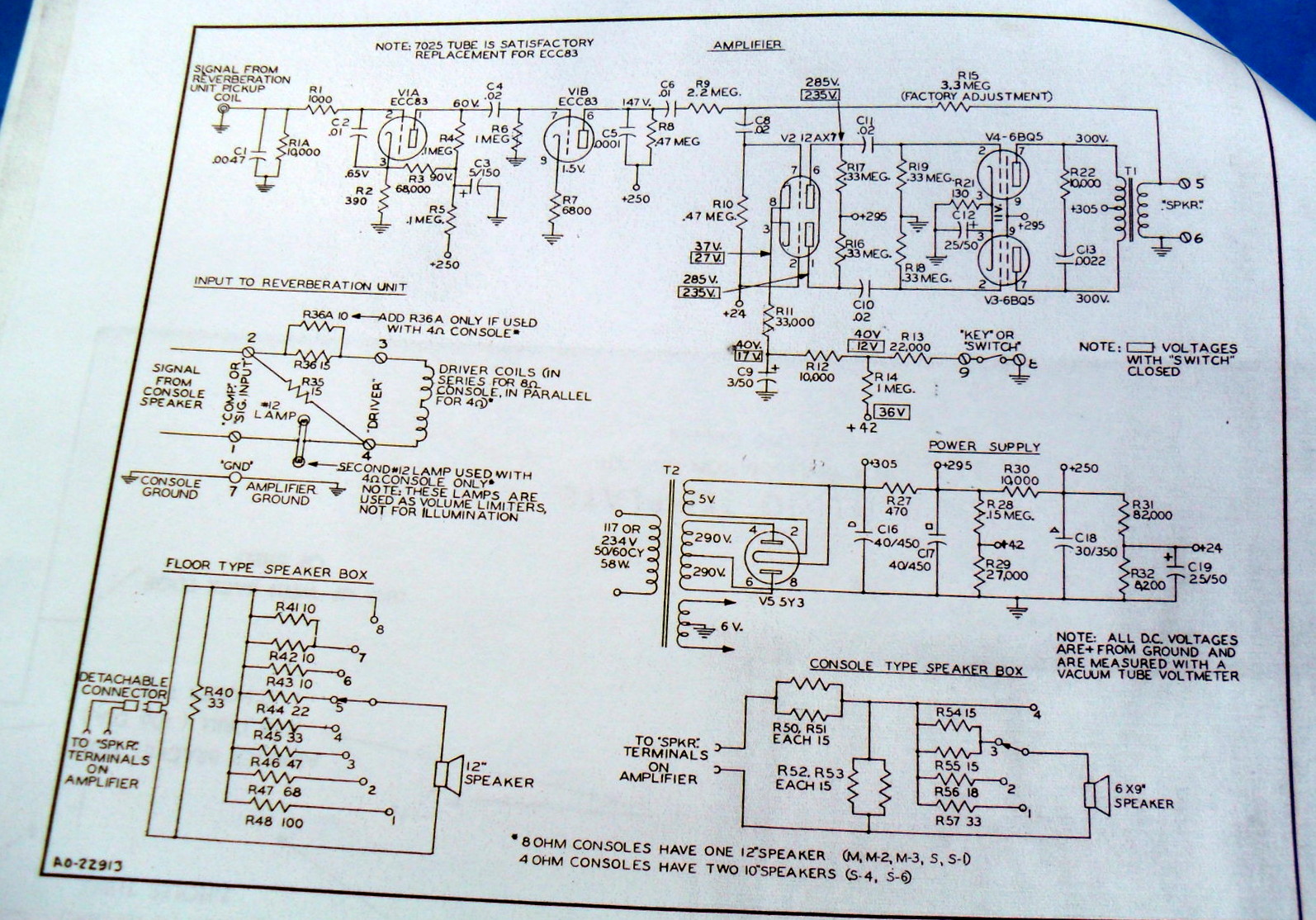

 Hieronder een gedeelte van het versterker schema:

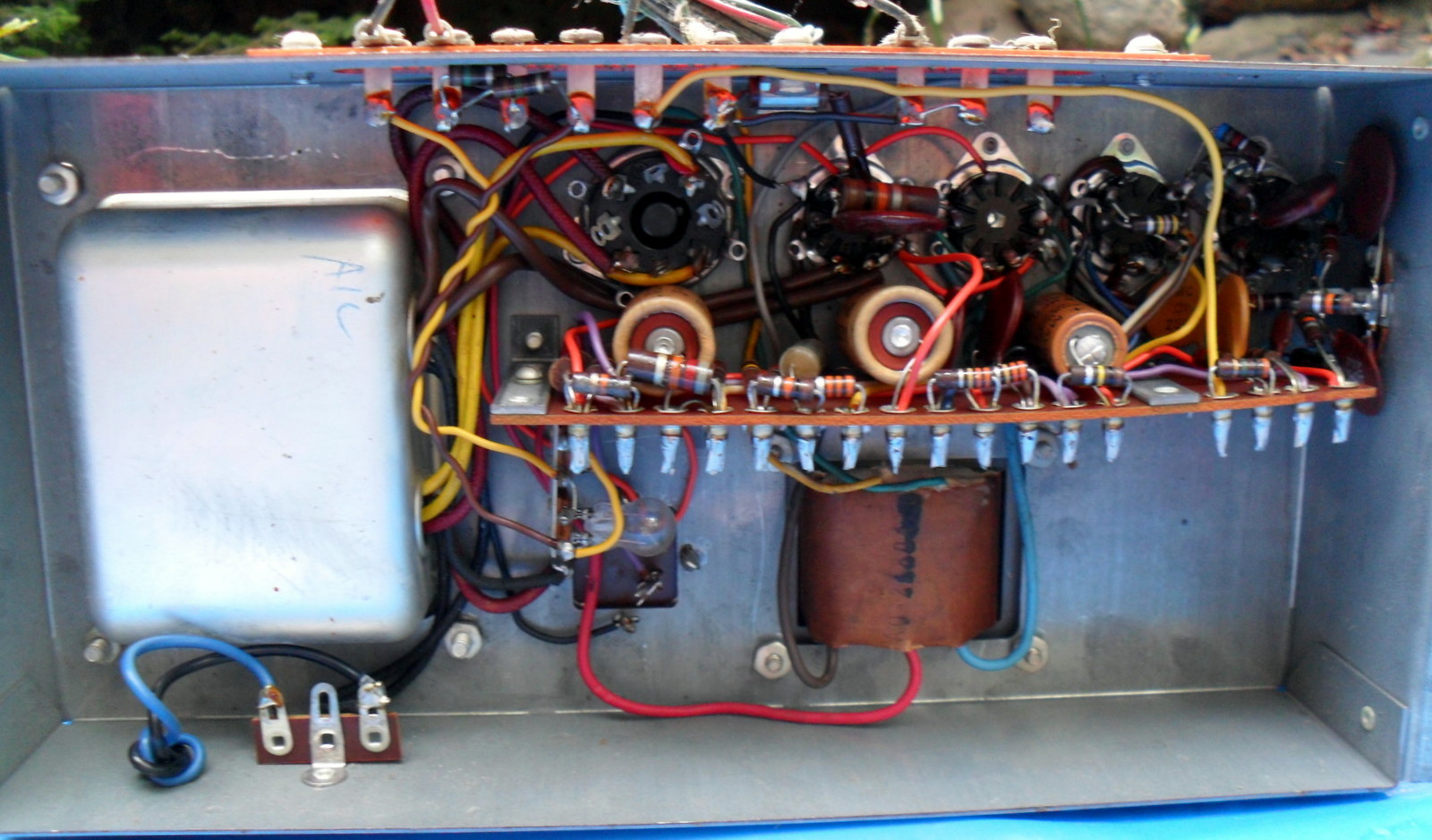

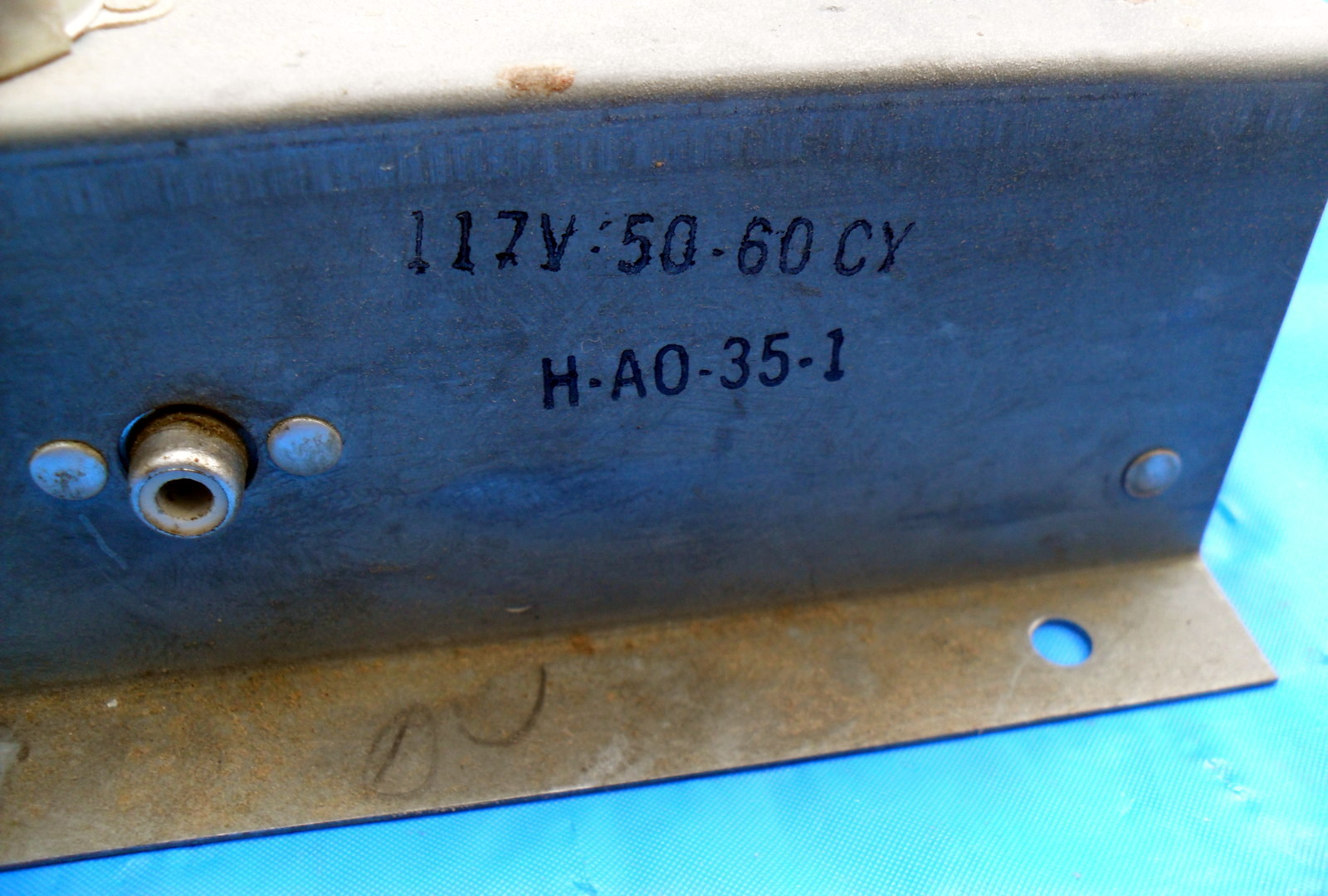

En tot slot de versterker onderkant:



Hier is een prachtig stuk te lezen, over de ontwikkeling en toepassing van REVERB door Hammond



Wat Hammond niet voorzien had was dat een groot aantal winkelbezoekers iets dergelijks ook wel graag thuis wilden bezitten: een klein kastje met een groots effect!

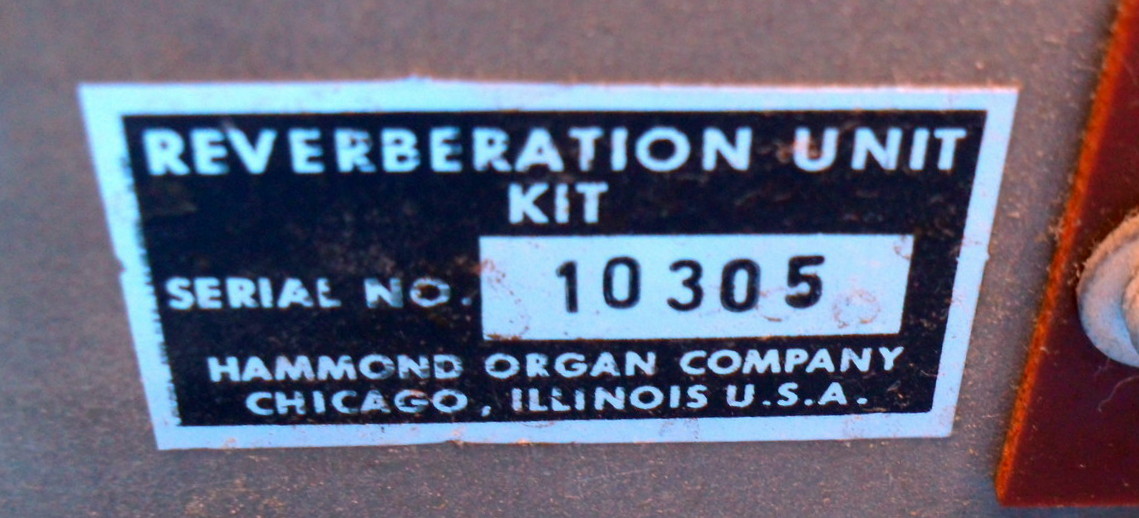

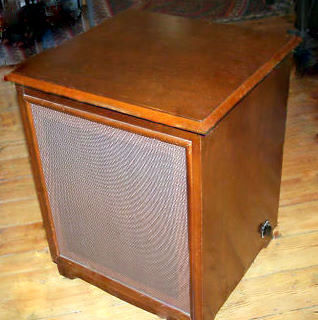

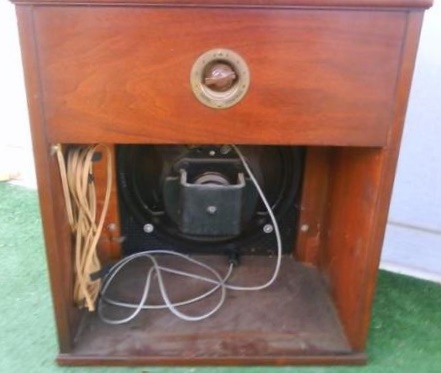

Dus werd alles in een handzaam kastje ingebouwd genaamd de Hammond-REV.
Hij werd door Hammond veelal aangeprezen voor toepassing op de M 3, de Extravoice en de S chord organs.

Werd enige tijd later ook nog in een iets luxer kastje geleverd.







Later werden allebei de reverb-toepassingen ook aan het grote publiek aangeboden,

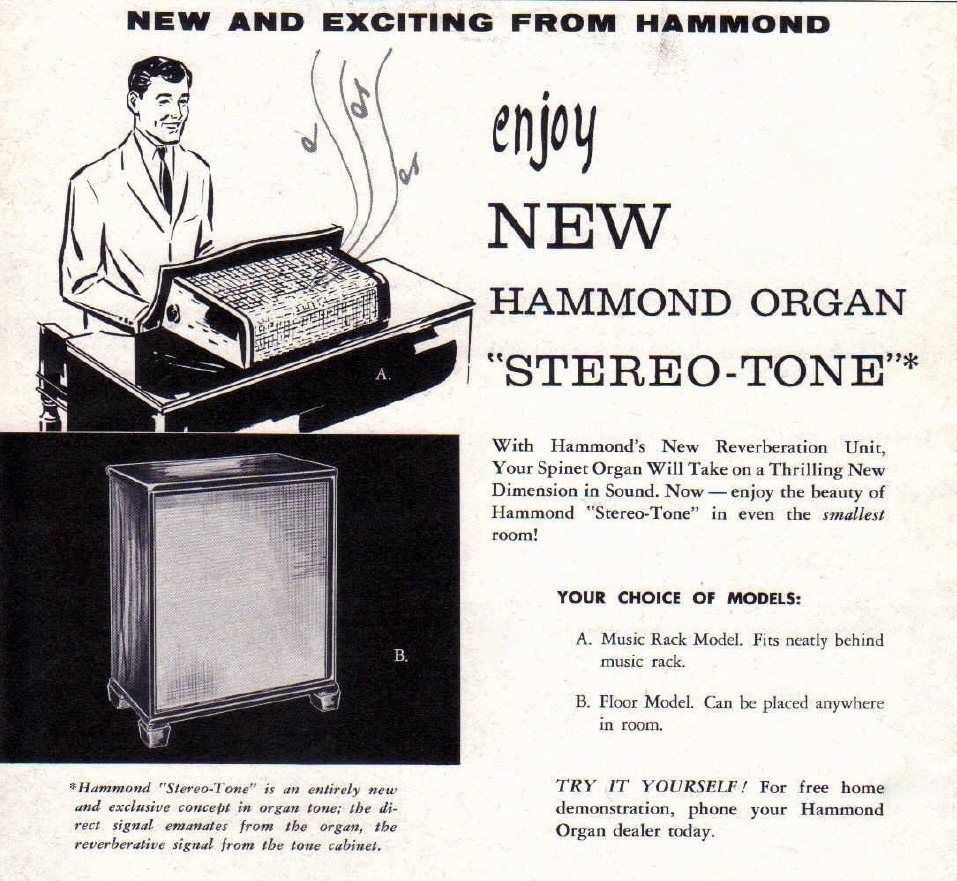

zoals hier in een "Hammond Times"advertentie uit 1959:



.
