E-100 series

Deze tussen 1965 en 1969 gebouwde serie bestond uit:

E 111: $ 2465,-
E 112: $ 2515,-
E 133: $ 2615,-
E 143: $ 2615,-
E 182: $ 2545,-

Upper and lower, 61
25 note radiating, detachable.
27 control tablets, 5 percussion voices, harp sustain, brush effect and cymbal,
three preset and one set of nine adjustable drawbars for each manual.
Two drawbars (16' and 8') for pedal keyboard.
One pedal for entire organ, plus "volume soft- tab.
Two degrees on either manual, or both. Also, two degrees of vibrato chorus, and six degrees of vibrato celeste.
Effects can be cancelled by foot switch on expression pedal.
Two tablets provide three degrees.
Touch Response Percussion; with five prevoice qualities which can be used separately,
or drawbars added. Polyphonic harp sustain available with or without vibrato.
Cymbal on pedals. Brush on lower manuals. 1.8 amps.
Three speakers, 50 watts, E.I.A.
Tone cabinet can be added. 48 inch; wide, 26 inch; deep, 48 inch; high with music rack.
410 lbs. with pedals and bench.





Model E-112
tonewheel

25 tonig pedaal
Traditional styling in walnut

Sept 1965-Sept 1969










Model E-133
tonewheel

25 tonig pedaal
French Provincal styling
in kersenhout

Juni 1965-Sept 1969











Model E-143

tonewheel

25 tonig pedaal
Early American styling
in walnut

Juni 1965-Sept 1969

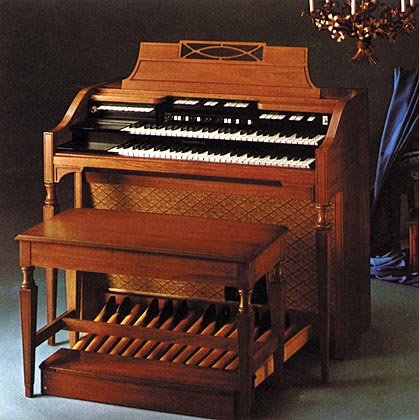

Model E-182
tonewheel

25 tonig pedaal
Italian Provincial styling
in notenhout

Zeldzaam

Juni 1965-Sept 1969

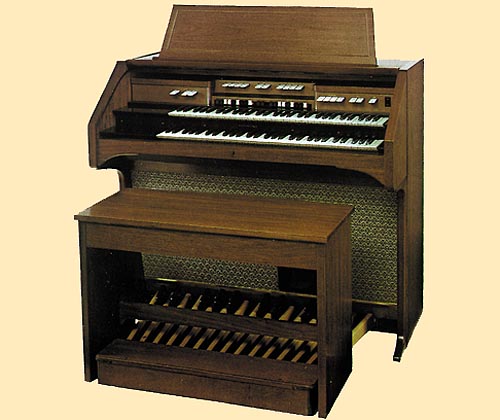

Model E-200
tonewheel

Speciale Liturgische uitvoering met deksel als E 262 in walnut en als
E 265 in oak.
Geen percussion groep.
25 tonig pedaal met pedaalverlichting

Juni 1965-Sept 1969





Model E-300
tonewheel
Zie E 100 serie
E 300 is versie zonder harp sustain
op het bovenklavier en zonder brushes

E 311 in mahagony
E 312 in walnut
E 333 in french provincial
E 343 early american
E 382 italian provincial

Juni 1965-Sept 1969



Cabinet afmetingen: 48 x 26 x 48 (L x H x D zonder bank)
Gewicht: 410 lbs met bank en pedalen
Uitvoeringen: Noten en Mahonie
2 Klavieren met elk 61 toetsen
25 tonig, afneembaar vlak radiaal pedaal
Scanner vibrato
5 preset percussie-stemmen
6 preset voices
Stereo reverb





Techniek: 79 toonwiel-generator
Fotocell Expressiepedaal
Een kick-schakelaar gemonteerd op expressiepedaal, annuleert de vibrato effecten (schakelaar was niet aanwezig op E-200)
Dual versterkingssysteem: één voor main signaal via een 15" en een 8" luidspreker en één alleen voor de nagalm via een 8" speaker.
Heeft vooraf ingestelde tabs (4 per klavier) in plaats van omgekeerdgekleurde presets  zoals gebruikelijk op andere consoles en daarbij zijn deze preset tabs vergrendeld. Slechts één kan tegelijkertijd ingedrukt worden.
Een set van 9 drawbars per klavier: 16 ', 5 1/3', 8', 4', 2 2/3', 2', 1 3/5 ', 1 1/3', 1'
Op de pedalen 2 drawbars met 16 'en 8'

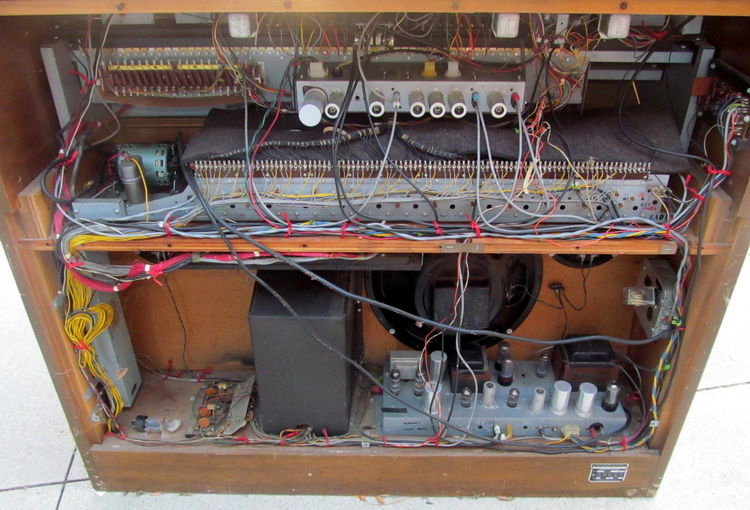

Een binnenkijkje:


E-100: 27 tabs voor percussie, vibrato, presets, reverb, enz. Brush effect
E-200: 20 tabs voor percussie, vibrato, presets, reverb, enz. Géén  Brush en Cymbal effect
E-300: 25 tabs voor percussie, vibrato, presets, reverb, enz. Géén Harp sustain



Percussion stemmen van de E 100 serie.
Heel vaak en dat is zeker te overwegen dan wel aan te bevelen, werden twee percussion stemmen opgegeven met inplaats daarvan een 2e en 3e Harmonische percussion.
Zoals het eigenlijk hoort.....
Is een ingreep die een technieker in redelijk korte tijd kan doen en aanbevelenswaardig.


De E-100 aan het werk: http://www.youtube.com/watch?v=QHFiosp9ZFY

En hier op de swing-tour: http://www.youtube.com/watch?v=f-BQtAN_goY&feature=related

en hier een E-100, die de percussie-herbouw onderging: http://www.youtube.com/watch?v=_RO89yV-hAo&feature=related

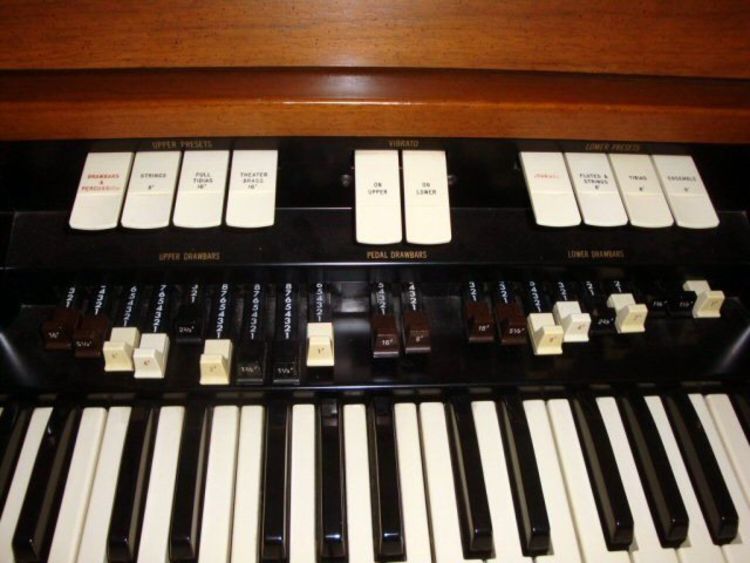

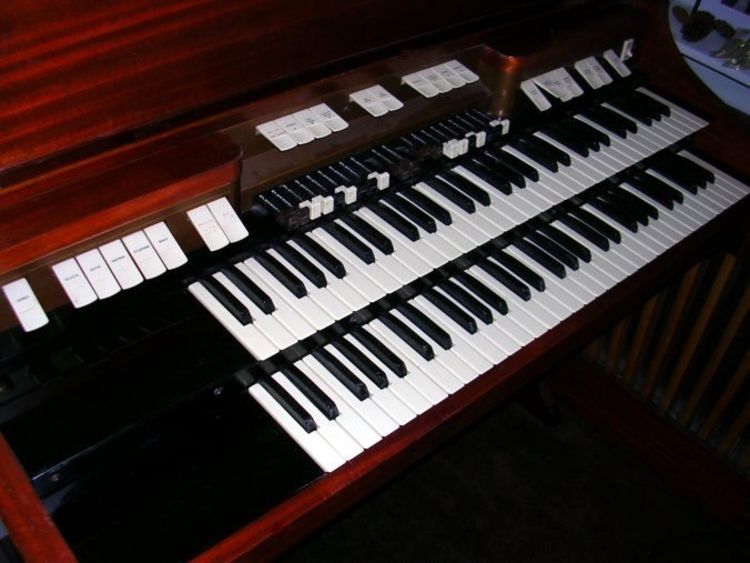

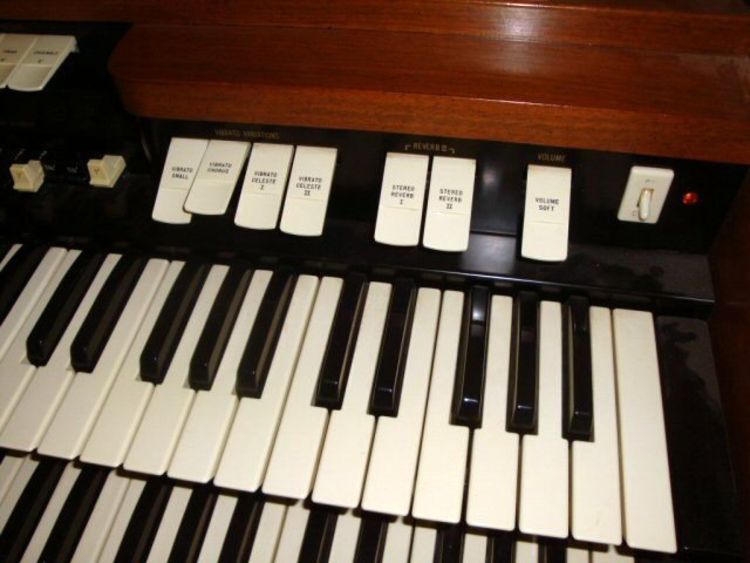

Vibrato en Preset gedeelte middenvoor en daarmee heel toegankelijk.

Bij de latere E series werd voor het eerst de gravure van de voetmaat op de drawbar aangebracht en was ook de vorm van de drawbar knop iets aangepast.


De toegepaste elektronica is een mix van solid state en buizen met alleen buizen voor de eindversterkers.

Toon kabinet output: Vroege orgels hebben de typische Hammond 5-pin socket, terwijl latere modellen een 7-polige connector met 5 vrouwtjes en twee maantjes pinnen, die bedoeld waren voor de Series 10 toonkabinetten. Hammond en Leslie waren zogezegd nog niet elkaars partners om het maar eens zacht uit te drukken.
Institutionele modellen (E-200) hebben een ingebouwde verlichting voor de lessenaar, liever gezegd voor de bladmuziek en de speeltafel, alsook een afsluitbaar deksel.

De grote witte dubbele knop links vooraan is voor de repeat-snelheid (Reiteration)
(niet op E 200) met daarachter de volume regeling van het Cymbal/Brush volume.

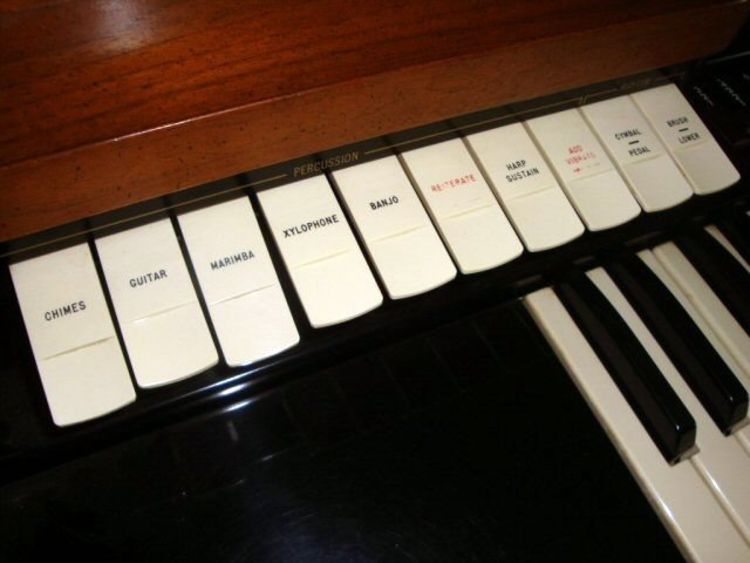

Percussie-groep:
E-100 - Chimes, Gitaar, Marimba, Xylofoon, Banjo, Repeat, Harp Sustain, Vibrato.
E-200 - Chimes Solo, Harp Sustain Solo (Deze schakelt bovendrawbars of presets uit
Scanner Vibrato.
E-300 - Chimes, Celesta, Gitaar, Marimba, Xylofoon, Banjo, Repeat, Vibrato on Percussion
op het bovenklavier (E-100 en E-300)

Bouwjaar per model:

E-100 serie:

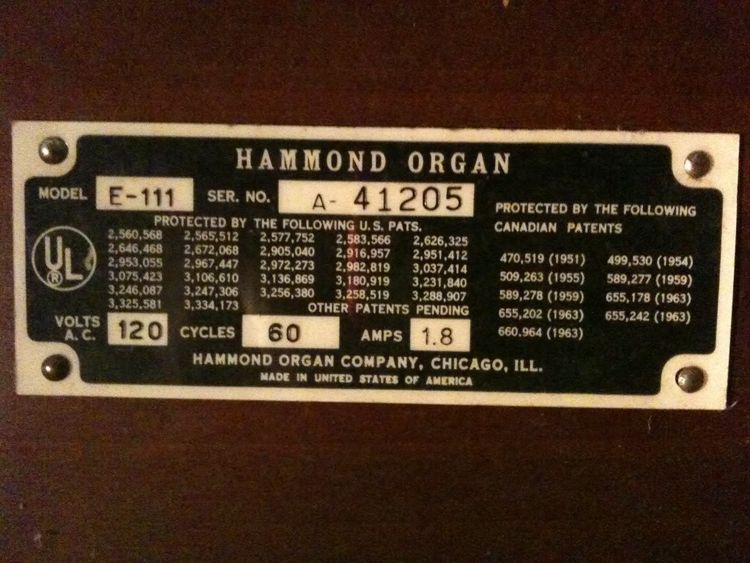

E-111  Jun 1965 - Sep 1969   $ 2465,-  Traditional Rood Mahonie
E-112  Jun 1965 - Sep 1969   $ 2515,-  Traditional Noten
E-133  Jun 1965 - Sep 1969   $ 2615,-  French provincial Kersen
E-143  Jun 1965 - Sep 1969   $ 2615,-  Early American Kersen
E-162  1965 - 1969  Alleen in Denemarken gebouwd door fa. Brodr. Jorgensen
E-182  Jun 1965 - Sep. 1969  $ 2545,-  Italian Provincial Rood Noten

E-200 serie:
E-262  Jun 1965 - Sep 1969 $ 2595,- Institutional Noten
E-265  Jun 1965 - Sep 1969 $ 2650,- Institutional Eiken

E-300 serie:
E-311  Jun 1965 - Sep 1969  $ 2120,- Traditional Rood Mahonie
E-312  Jun 1965 - Sep 1969  $ 2245,- Traditional Noten
E-333  Jun 1965 - Sep 1969  $ 2345,- French Provincial Kersen
E-343  Jun 1965 - Sep 1969  $ 2345,- Early American Kersen
E-382  Jun 1965 - Sep 1969  $ 2275,- Italian Provincial Rood Noten

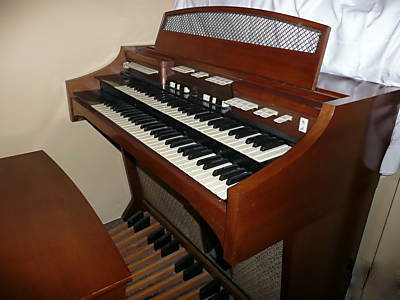

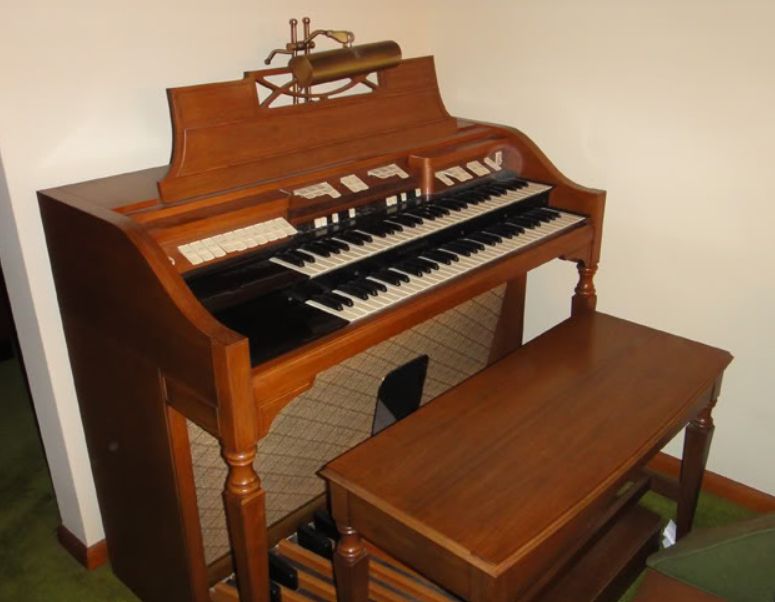

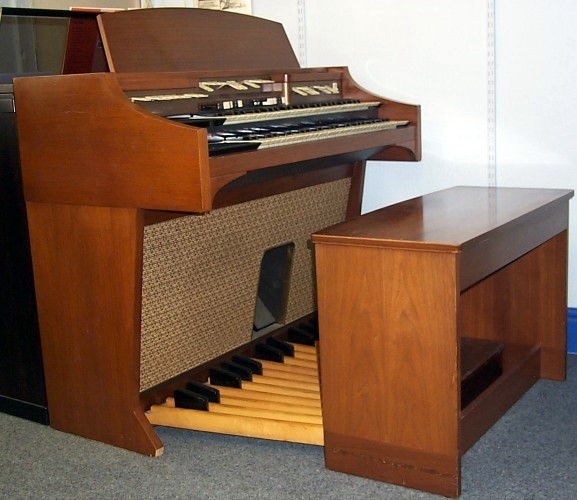

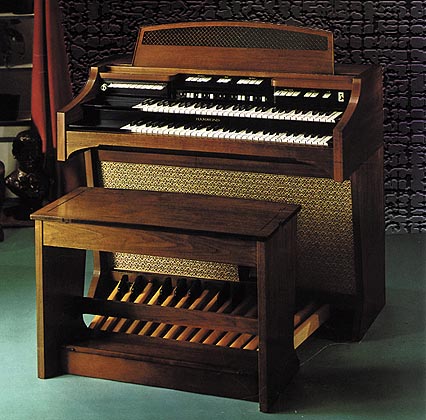

Hieronder de E 112

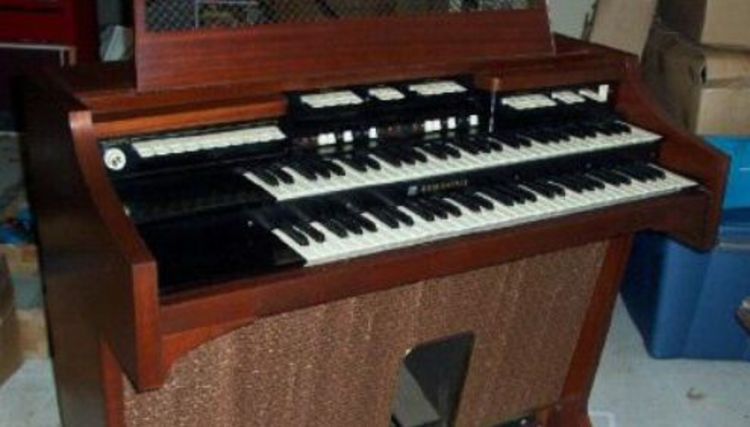

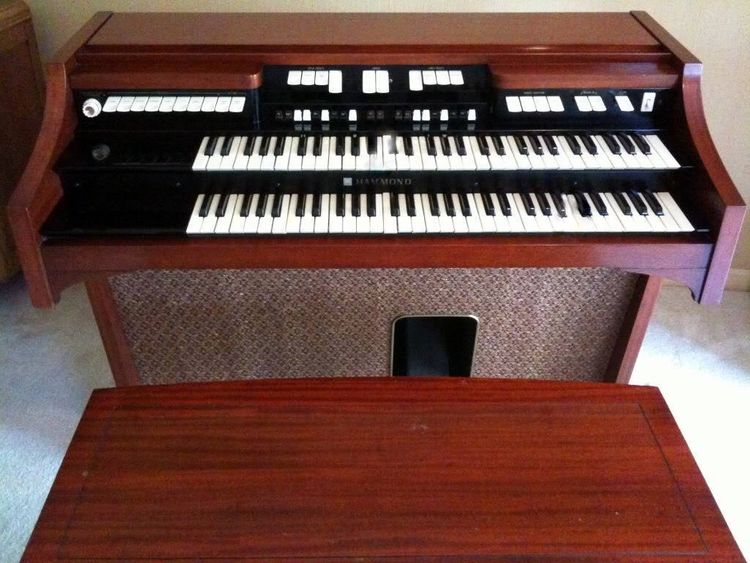

Hieronder de E 111 ( rood Mahony):






Hieronder zonder lessenaar





Hieronder een vroege versie van de E-112 ( met een niet originele bank).

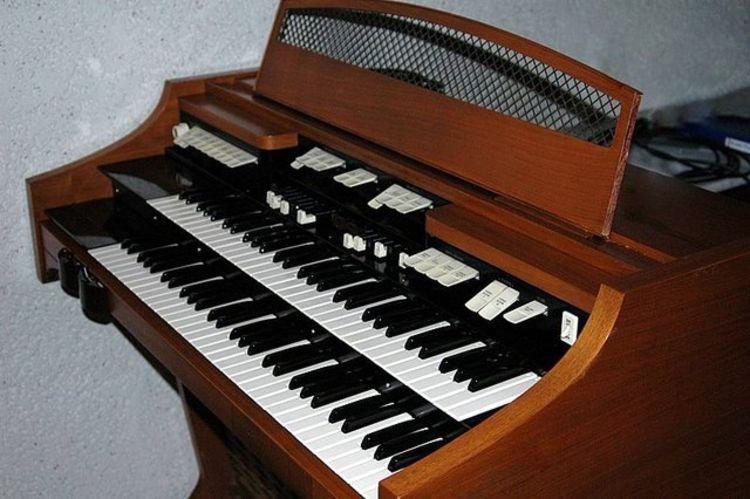

Dan de E-112 vroegere versie. Bepaalde E modellen hadden een bruin registerpaneel, andere een zwarte uitvoering.

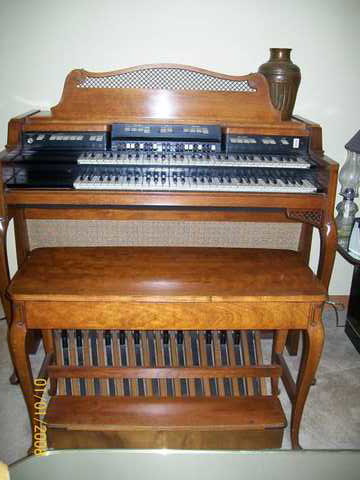

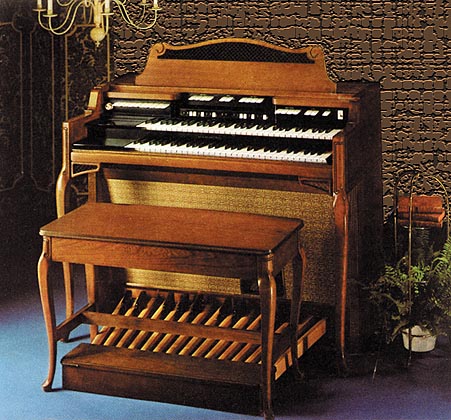

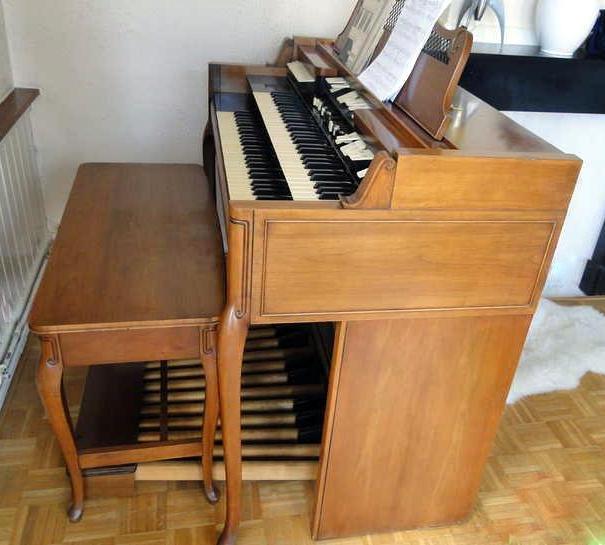

Hieronder de elegante E 133.

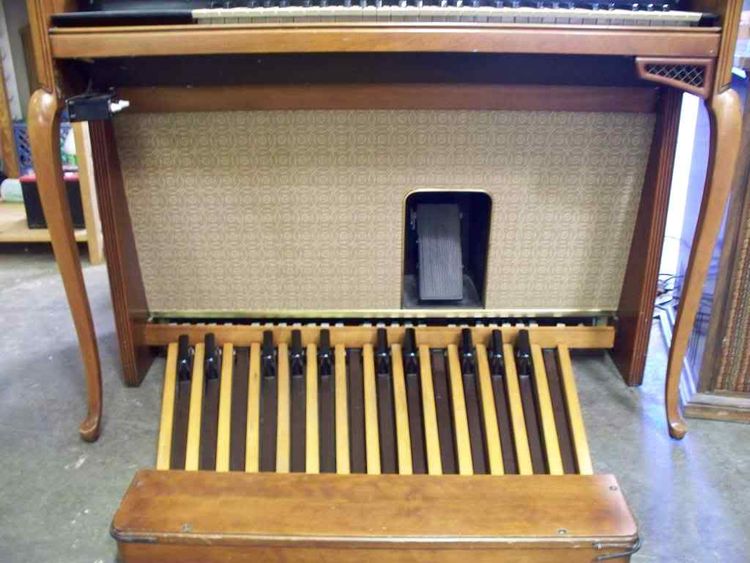

E-133 onder-voorkant (Queen Anne styling). Onder de speeltafel links ontbreekt het decoratieve onderdeel.  Dit werd vaak weggehaald om Leslie schakelaars te monteren.

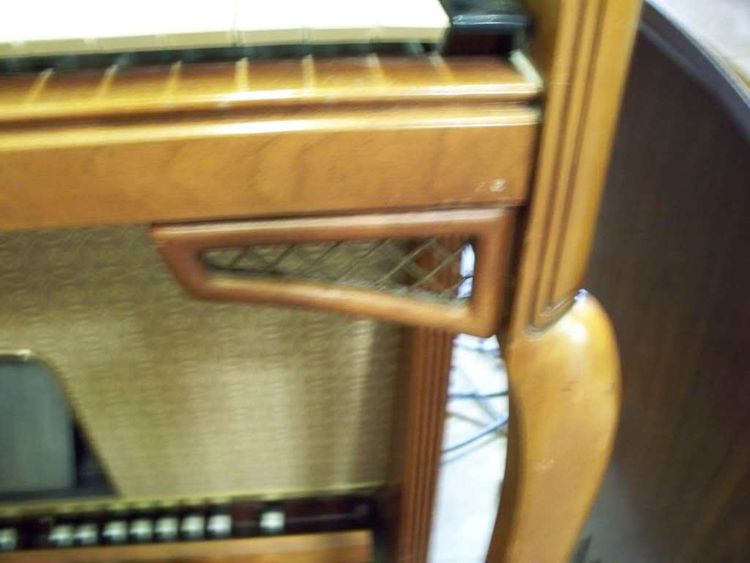

Detail poot.

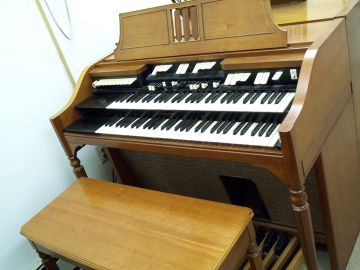

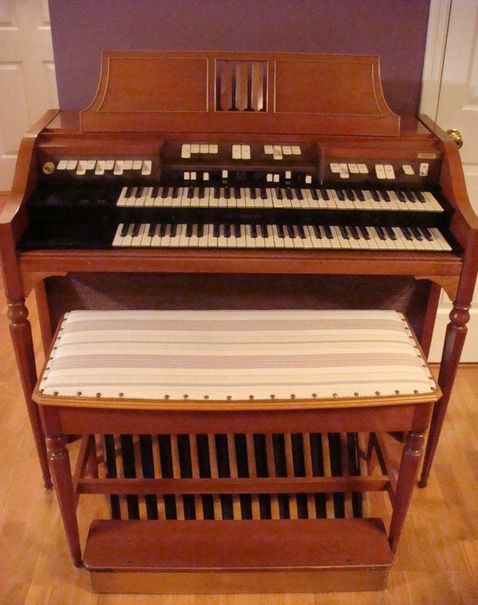

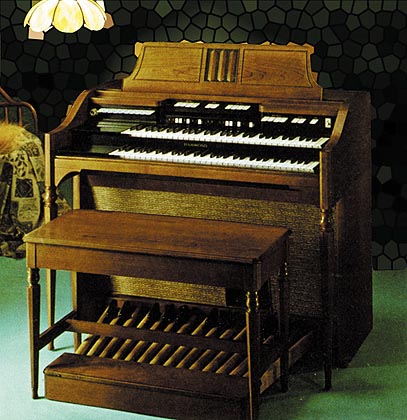

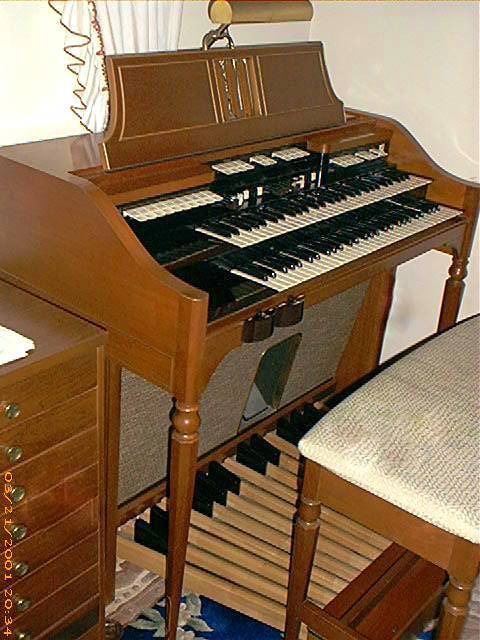

E-143 met zeskantige pootjes, gedetailleerd meubelvakmanschap!:



Hier lopen we er even omheen: http://www.youtube.com/watch?v=ybJFOqnyxMo

Hieronder in "blonde"-uitvoering:

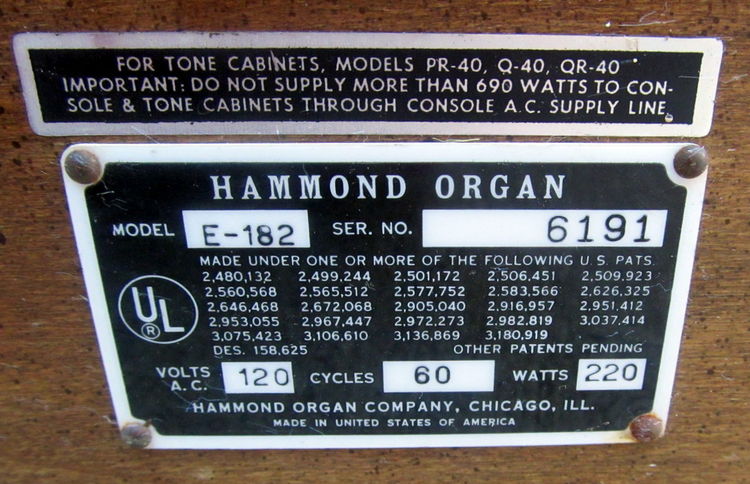

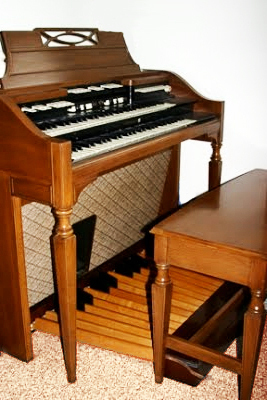

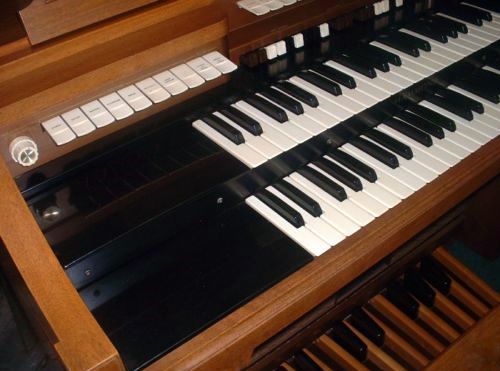

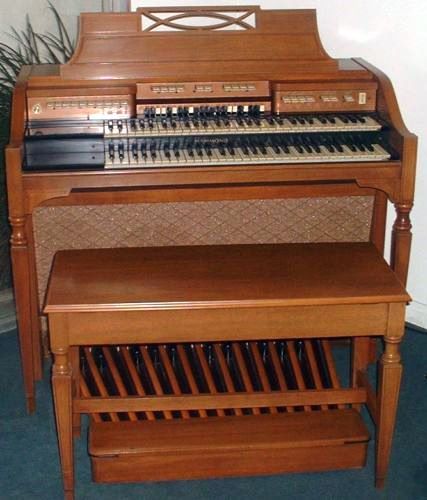

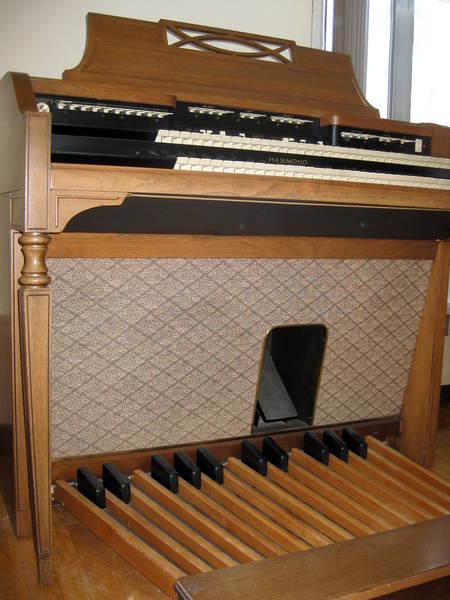

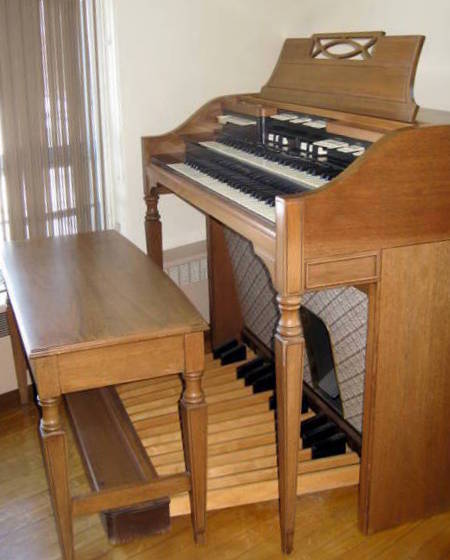

Hieronder de de E-182, relatief zeldzaam in Europa

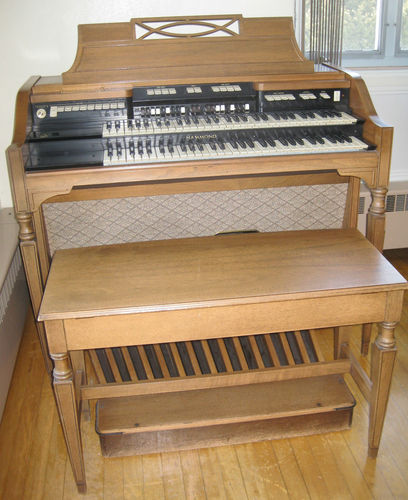

 Hieronder een E 182 Blonde:

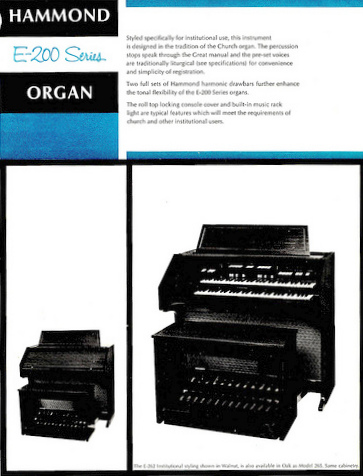

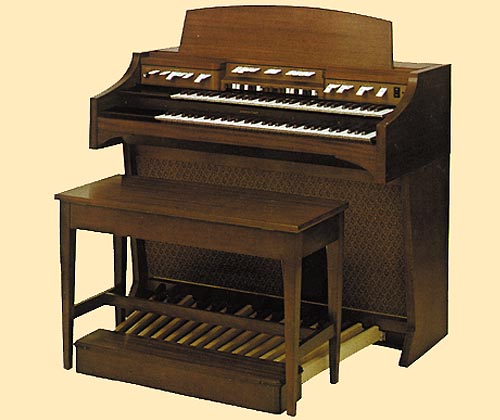

En dan volgt de E-200 serie, hier eerst de originele folder:

De E-200 serie werd gemaakt in Duitsland en Denemarken in een strakke noten kast, een zwaar klavierdeksel, 2 sets drawbars en stop-tabs.

Er was een E 262 in noten, in productie juni 1965 voor $ 2595,- en een E 265 in eiken ,in productie juni 1965 voor $ 2650,-. Het verschil met de E-100 serie was, dat dit INSTITUTIONAL modellen waren (voor scholen en kerken). Brush en Cymbal waren verwijderd, percussie zat op het Great (onder) manuaal. De presets waren kerkorgel-achtig samengesteld. Er was een roldeksel.
Afm:  47 X 25-1/2 X 50-1/2 inch.
Gewicht 435 pond.
In de USA werd hij ook als Church/Institutional in eiken gebouwd.

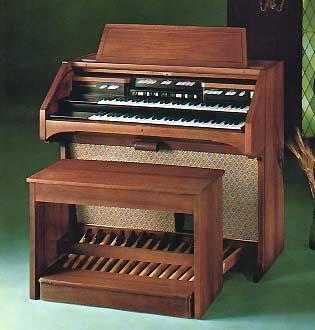

E-262 folderfoto:

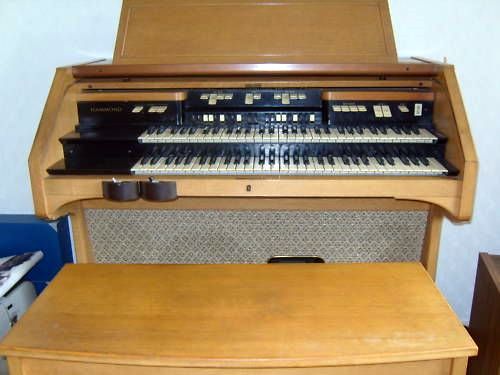

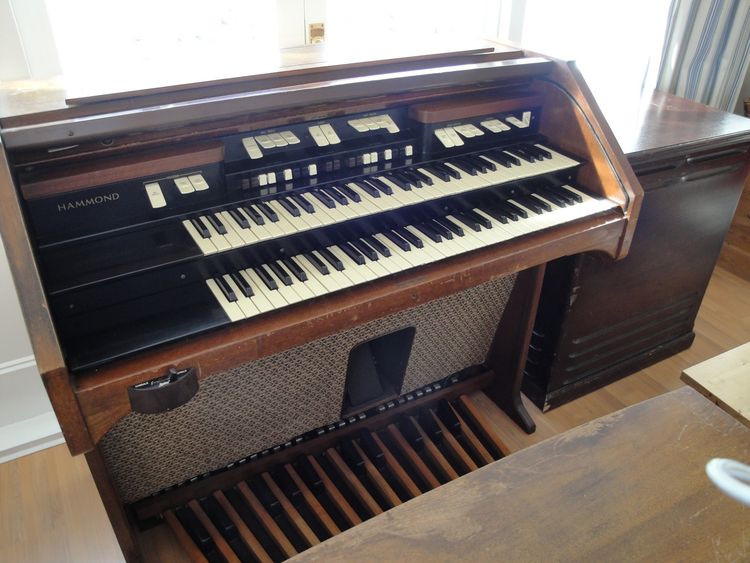

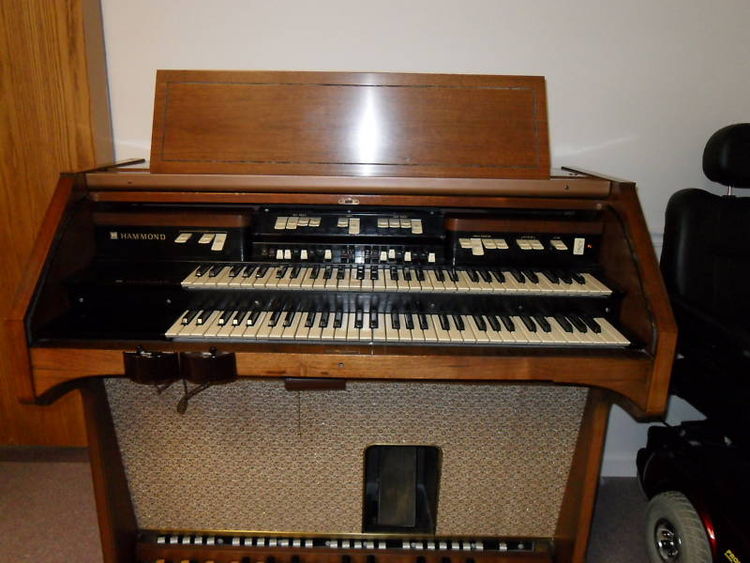

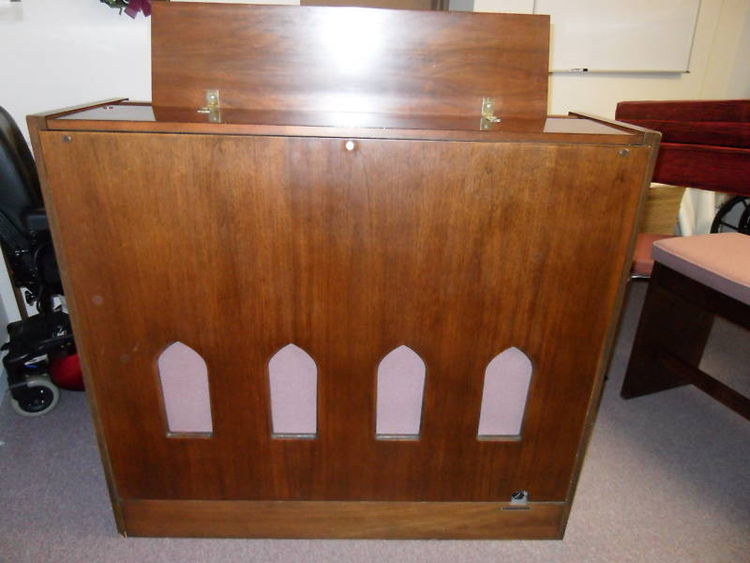

E-262 met afsluitbaar deksel, minder percussionstemmen links  en vanzelfsprekend met pedaalverlichting (Institutional). Ook was een religieus getinte achterzijde te verkrijgen:

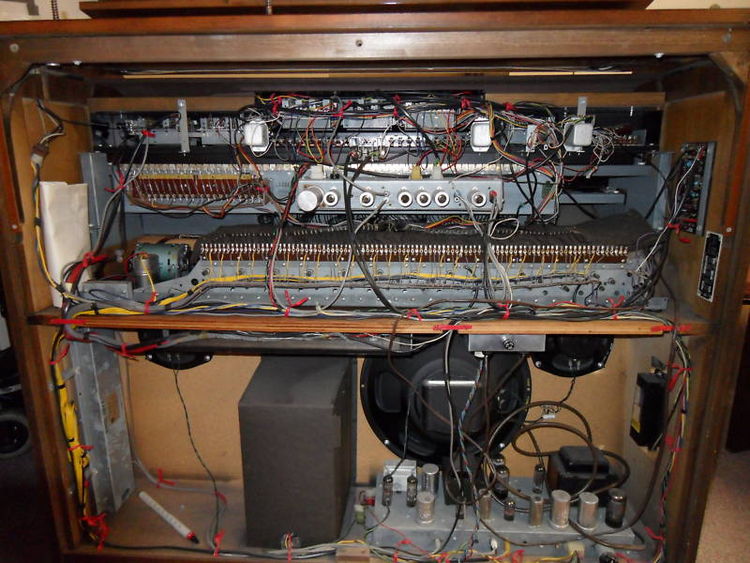

E-262 Binnenwerk.

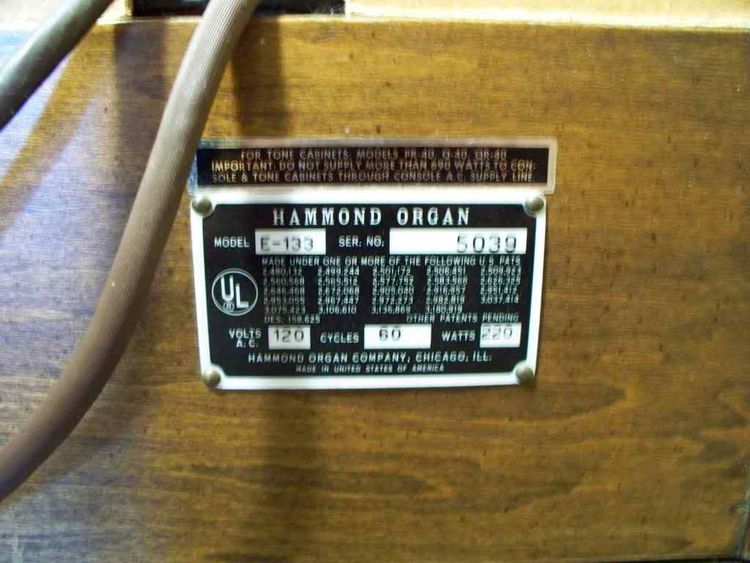

Let op de ongebruikelijke plaats van het serienummerplaatje, rechts binnenin.


E-265 (Institutional Oak) met bankdie niet bij het orgel hoort:






E 300 series

De E-300 serie was gelijk aan de E-100 serie, behalve dat Harp, Sustain, Celeste en Drumgeluiden ontbraken.
Er werd gebouwd vanaf Juni 1965 tot Sept 1969 en de serie bestond uit:

E 311 $2120,- trad red mahony,simpele uitvoering van de E-100 series
E 312 $2245,- trad walnut,style gelijk aan E-311
E 333$ 2345,- French Provinsial Cherry
E 343 $2345,- Early American , Cherry
E 382 $2275,- early Provincial Cherry walnut

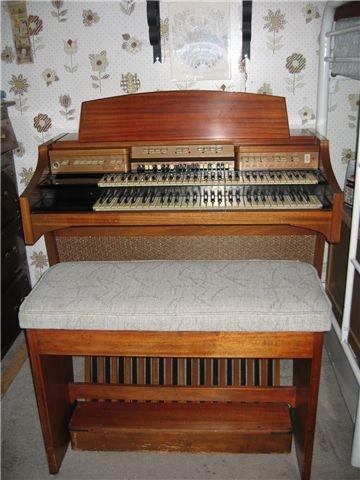

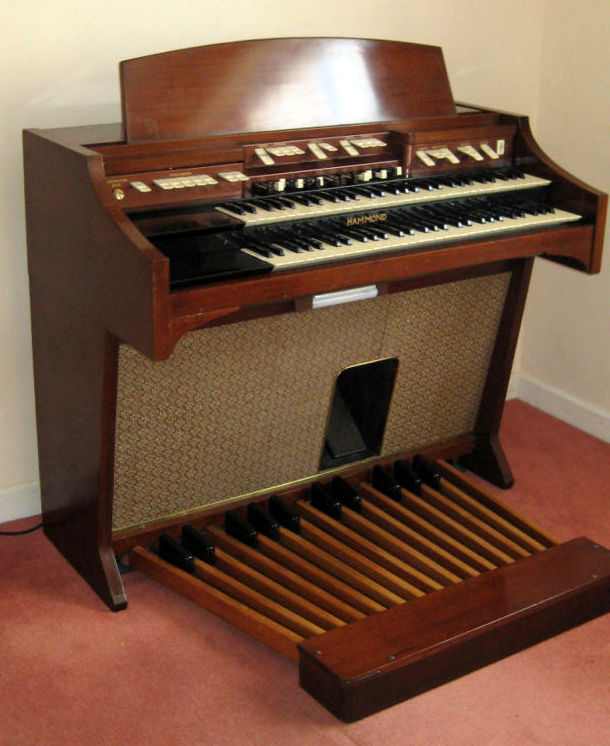

Hieronder de E 311:

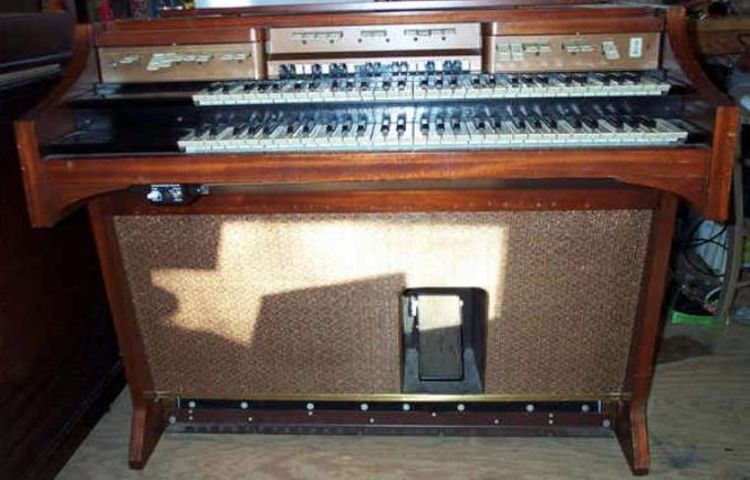

Hieronder een  E-311 in mahonie.
Linksonder, met een aansluitkit voor een 11-pins Leslie.

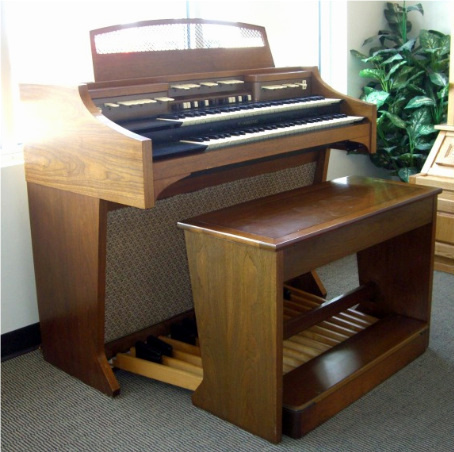

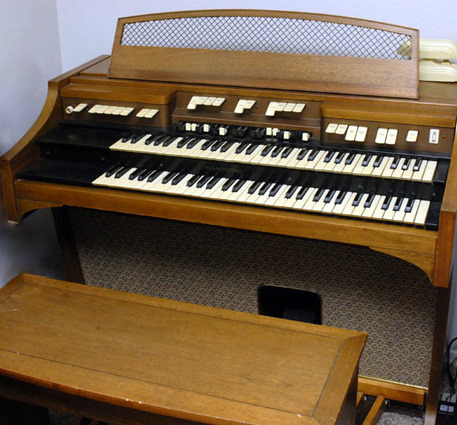

Hieronder de E-312 met de originele bank, die echter verkeerd om voor het orgel staat. De rechte achterzijde moet aan de achterkant en de bolle voorzijde van het bovenblad moet aan de voorkant, het dichtst bij de speeltafel.

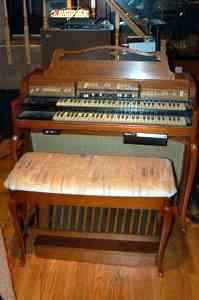

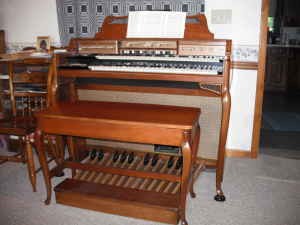

Hieronder de zeldzame E 333.









Hieronder de ook zeldzame E 343:

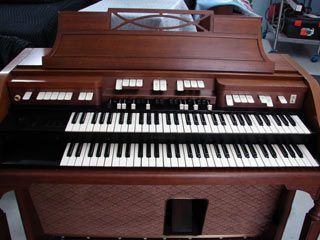

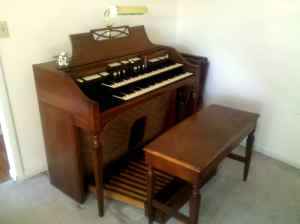

Tot slot dan model E 382 :








De E serie is een zeer succesvolle serie geweest in vele landen.
