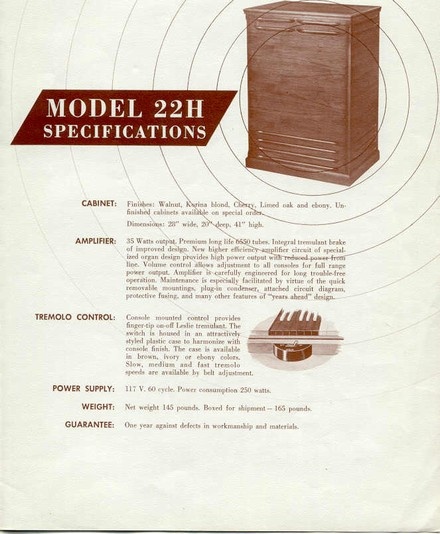

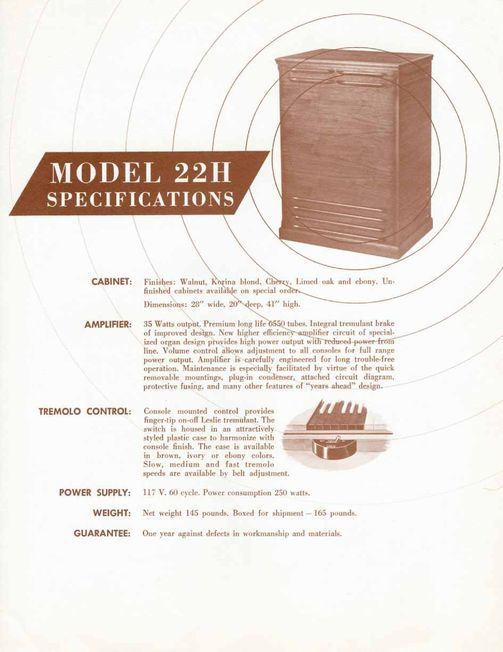

LESLIE MODEL 22 H

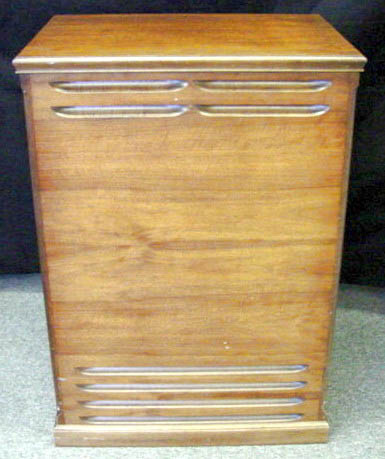

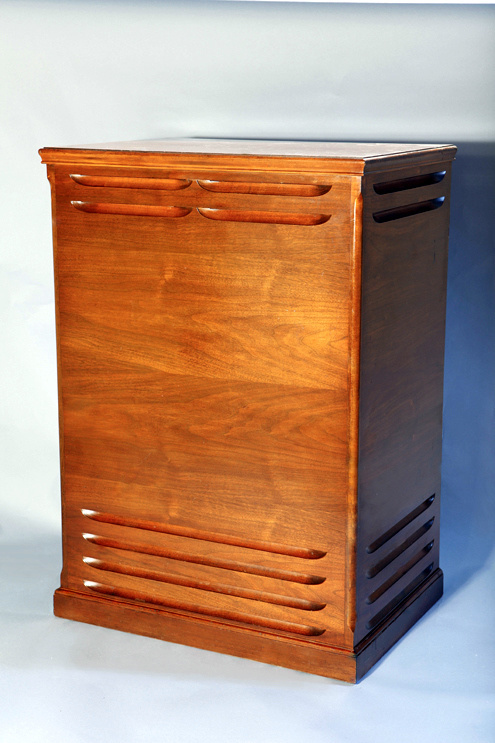

Leslie 22 H lijkt al veel op een 122 of 147, maar dit is het eerste model waar de boven rotor alles door twee louvres rondom stuwt. (zie foto's beneden)
Dit model was eigenlijk puur gemaakt voor de gebalanceerde output van een Hammond G-G  aansluiting (model B of C)

De 22H is eigenlijk een 21H met een andere versterker.
Dit nieuwe ontwerp elimineerde de noodzakelijkheid van een ELECTRO-DYNAMISCHE 15" woofer, zodat de boxen met gewone permanent magnetische woofers gebouwd konden worden.

Amplifier Type 1 Channel Vacuum Tube
Output Power 35 watts

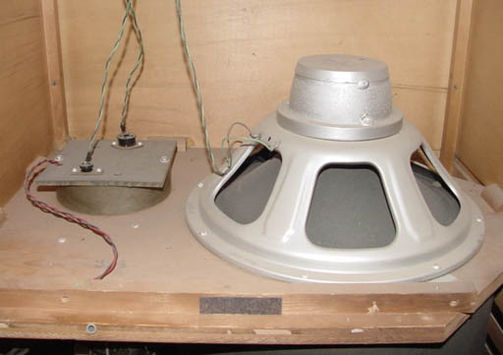

Drum 1 - 15" Speaker

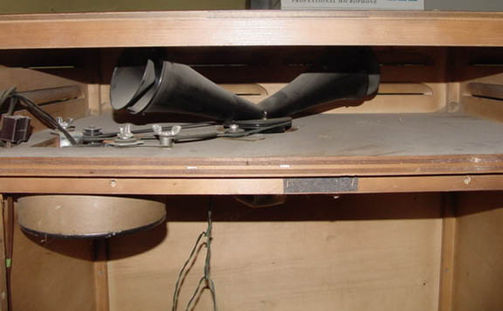

Horn 1 - Compression Driver
Speeds 1 Speed (Stop/Tremolo)
Interface 6 Pin Balanced

  • Height 41 inches.
  • Width 28 inches.
  • Depth 20 inches.

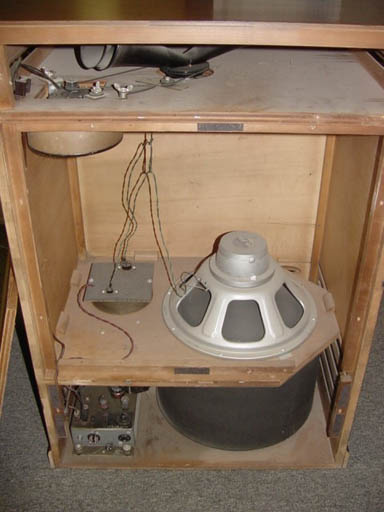

  • Has 2 rotors and 2 speakers.
  • Accepts 1 channel from the source.
  • The amp provides 35 Watts of RMS power.
  • A 6 pin connector:
    1. G-G Signal Black
    2. Audio Ground
    3. AC Power Return
    4. AC Power Hot
    5. No Connection/Preamp B+
    6. G-G Signal Red
  • Leslie recommends it for use with Hammond only.
  • Has a warm-toned vacuum tube amp.
  • Has a wood cabinet.
  • Has a tremolo brake system for quick stops.

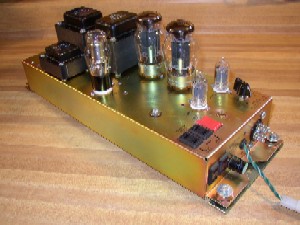

Latere versie Leslie amp in brons.
Vroegere versies versterker behuizingen waren grijs gemoffeld.

 Restauratie project:
https://www.youtube.com/watch?v=lUHWoSoj6b0
