DE HAMMOND L 100 series
Oorspronkelijke versies




De L en M serie werden ook wel aangeduid als de z.g. spinet modellen, hetgeen betekende dat deze instrumenten over 2 klavieren met 44 toetsen beschikten en met 13 tonig pedaal uitgevoerd werden.

De M, M 2 en M 3 waren de eerste zg. spinet modellen en deze orgels zijn uitsluitend geleverd met 12 tonig pedaal. Zowel de eerste L 100 serie als de M 100 serie waren met een 13 tonig pedaal uitgevoerd, hetgeen de standaard is geworden in de orgel industrie.

De L series 111, 112, 122, 133 en 143 waren ook leverbaar in een "A" versie met rechtsonder naast het onderklavier een paneel met percussion stemmen en brushes.
Dit accessoire was nog niet leverbaar op de initiele L 100 modellen (L 101, L 102, L 103 etc) d.w.z. de eerste L 100 modellen zonder de latere brilliance schakelaar.

Overigens is het een vreemd gegeven, dat bij toonwiel orgels met uitzondering van de latere L serie, de M serie nooit met een brilliance schakelaar is uitgevoerd.

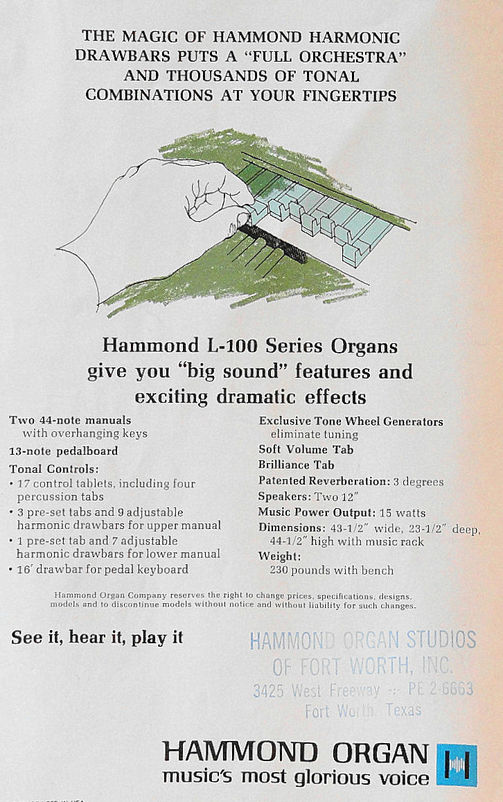

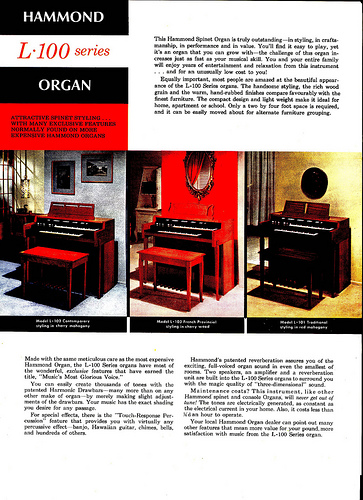

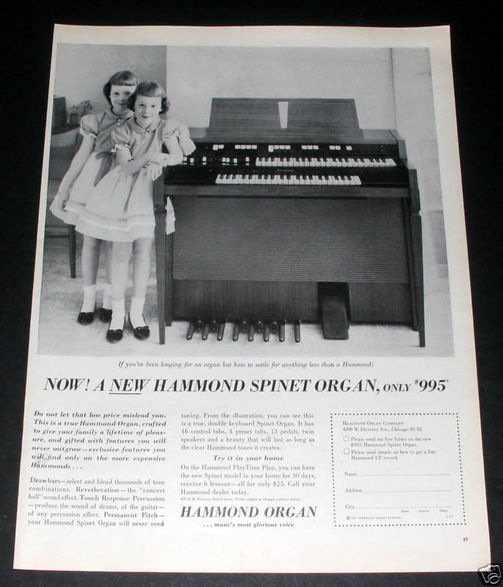

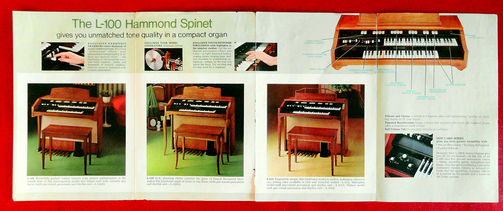

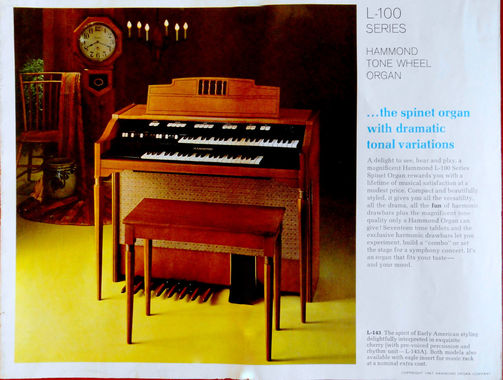

Een van de eerste advertenties voor de L 100
******************************************************************************

De L-serie was van de toonwiel modellen wellicht het meest verbreide model en was dan ook in gigantisch veel kleuren en uitvoeringen te krijgen.

De basis werd gelegd met de L-100 serie.

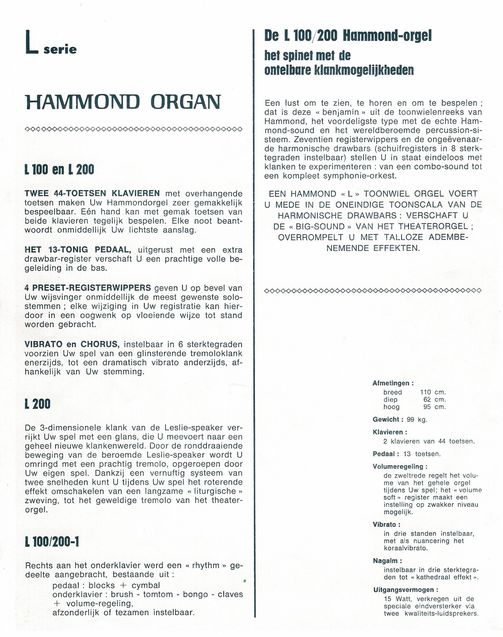

Dit spinet-model orgel had de volgende standaard specificaties:
2 klavieren met elk 44 toetsen en een 13-tonig pedaal
16 registerschakelaars, waaronder 4 presets
Eén set drawbars voor elk klavier en één drawbar voor het pedaal
(Latere modellen hadden 17 register-wippers, aangezien de Brilliance schakelaar eerst vanaf de tweede versie L series en soortgelijke modellen werd toegevoegd.
De oorspronkelijke L 101 etc. hadden geen brilliance schakelaar en ook de naam gravering op de wippers was van een iets andere text voorzien dan bij de L 112 en dergelijke modellen)
Eén zwel pedaal voor beide manualen en pedaal.
3 vibrato standen d.m.v. registerwippers
Afm: 43-1/2" breed; 23" diep, 44-1/3" hoog.
Stroomverbruik: 140 watt.
Versterker output:15 watt E.I.A. (!!!) (buizenversterking heeft een veel groter vermogen in vergelijk met transistors)
Gewicht: 215 lbs.

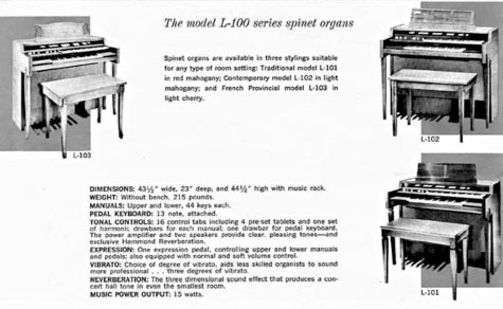

De L-100 serie omvatte de volgende basismodellen:

L-101 Traditional            Red Mahogany        Sept 1961 to Jul 1964   $   995.-
L-102 Contemporary      Walnut                    Sept 1961 to Oct 1964  $ 1025.-
L-103 French Provincial  Cherry                     Nov 1961 to Jun 1964   $   995.-
L-111 trad  $1305,-      April 1969
L-112 trad  $1305               "
L-122 Cont  $1305              "
L-133 Fr Prov $1350            "
L-143 Early am$1350           "

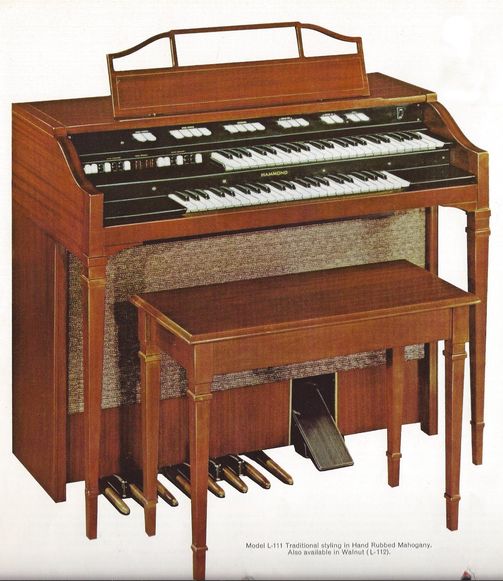

                                          Hier de L-111:





Hier een goede klankimpressie:
http://www.youtube.com/watch?v=ZtKV3j5oAnI&playnext=1&list=PL42F4BF46F6E8B9DB&feature=results_main

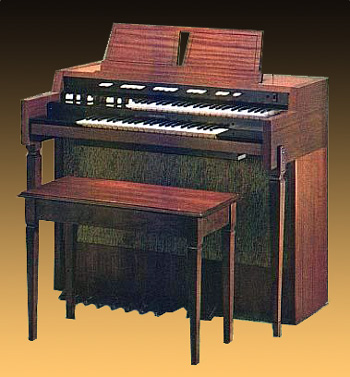

L 101 MAHOGANY



Beetje rare video, maar toch interessant genoeg

http://www.youtube.com/watch?v=C9Vli_HSH_4










****************************************************************


L-101 Noten
*****************************************************************

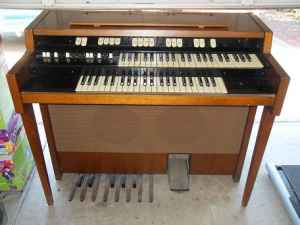

L-102
Noten

************************************************************************

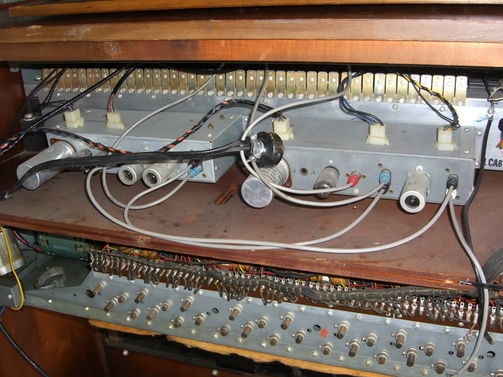

TOONWIEL-GEDEELTE L 102
De zwarte kabel bovenin is niet origineel

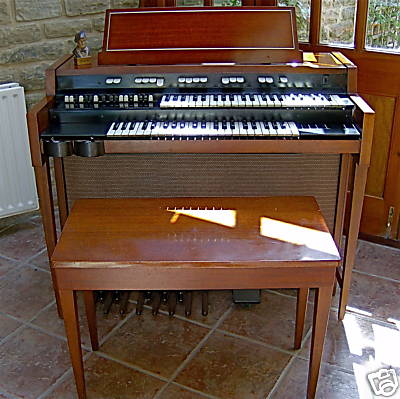

 Hier een prachtig uitleg-filmpje van de L-122

http://www.youtube.com/watch?v=0O_AEUXbPtk&feature=related

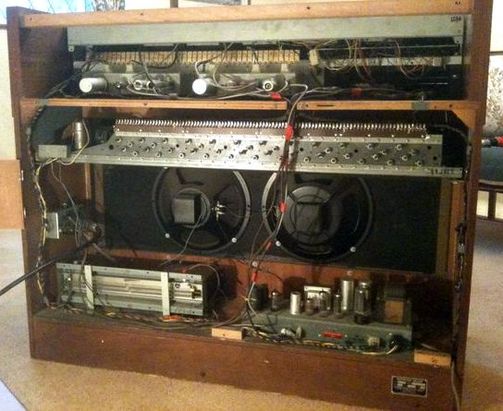

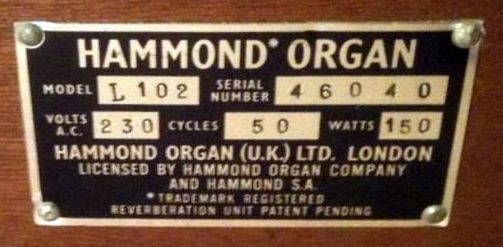

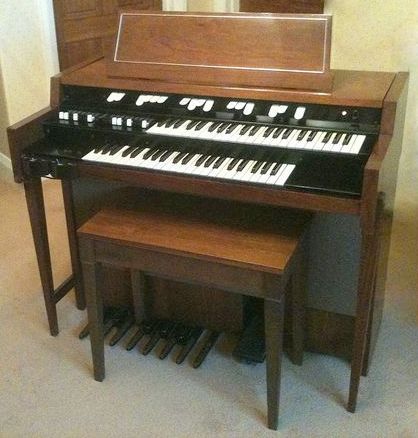

De L-102 hieronder is in licentie in Londen gebouwd






************************************************************************

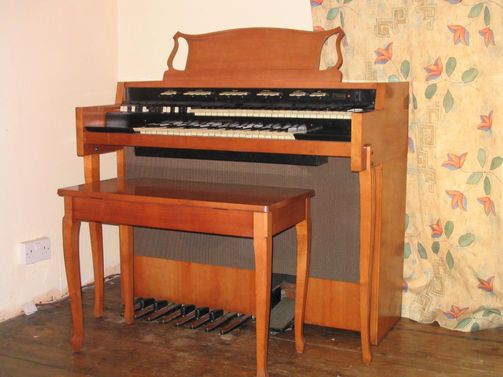

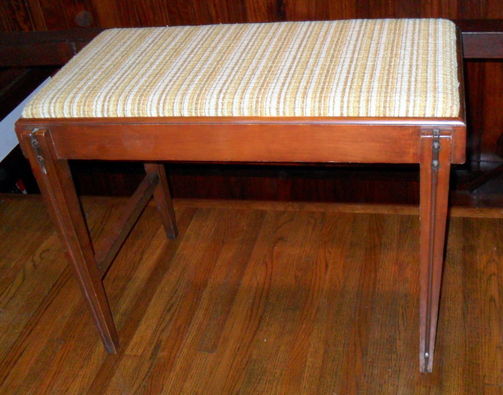

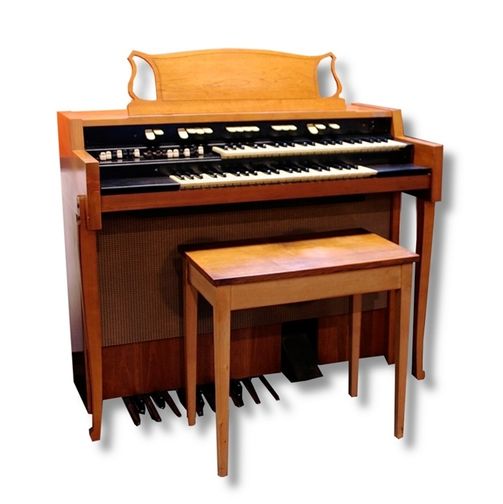

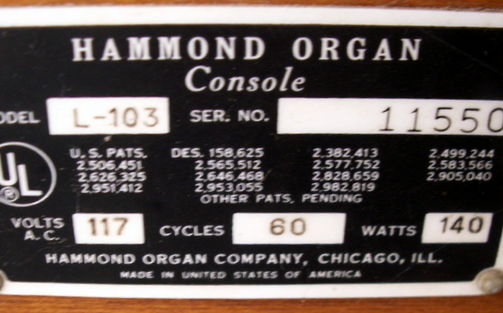

L 103 MET DE ORIGINELE BANK




************************************************************************


L 103 zonder de originele bank

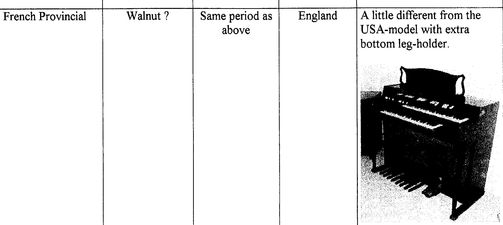

Tussen Nov. 1961 en Juni 1964 werd er in  Engeland óók een L 013 gebouwd,
in alle opzichten gelijk aan het USA model,
maar hij had een extra "Bottom Leg-holder"
wat niets meer was, dan eenverbindings-houtje tussen het orgel, en de onderkant van de pootjes,
Het model is zéér,zéér zeldzaam, en dit is de enig-bekende afbeelding:








***********************************************************************

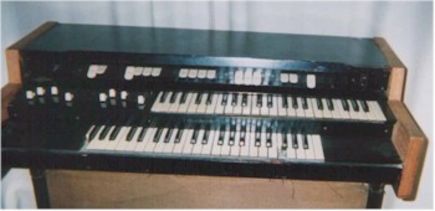

L MODEL uit de eerste serie.

Ook toen werd er al "geredesigned" met soms meer, maar meestal met minder succes,
zoals bij het voorbeeld hierboven. Kannibaliseren heet dat.
Je gaat een Stadivarius toch ook niet met een zaag te lijf....

***********************************************************************
Hier één van de meest beroemde L-100 'S
uit de scatch "blackmail"van Monty Python




De oorspronkelijke L 100 modellen waren net als bij de M 100 modellen (M 101, M 102, M 103 etc) ook voorzien met een nul in de type aanduiding.
